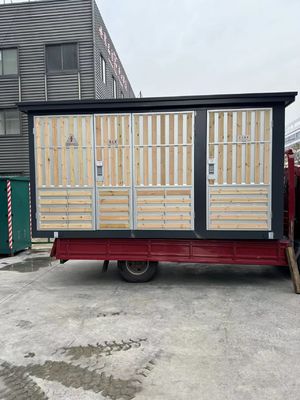

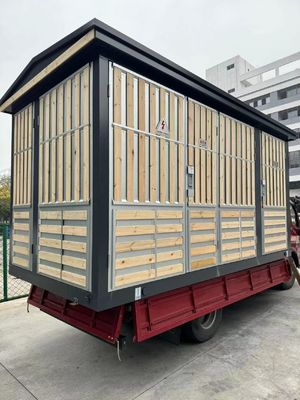

Υπαίθριο προκατασκευασμένο υποσταθμών ευρωπαϊκό κιβώτιο υποσταθμών ύφους ηλεκτρικό
Περιγραφή προϊόντων
Αυτό το προϊόν συμμορφώνεται πλήρως με τα πρότυπα «υψηλής τάσεως και χαμηλής τάσης προκατασκευασμένων υποσταθμών» GB17467. Είναι κατάλληλο για την αστική δημόσια διανομή δύναμης, τη διανομή δύναμης λαμπτήρων οδών, τις βιομηχανικές και επιχειρήσεις μεταλλείας, τα αστικά κτήρια, τα κατοικημένα τέταρτα, τα τερματικά πετρελαιοφόρων περιοχών, τα ξενοδοχεία, τα πάρκα και τα εργοτάξια οικοδομής, κ.λπ. Μπορεί να πραγματοποιήσει το δίκτυο δαχτυλιδιών ή την τελική παροχή ηλεκτρικού ρεύματος.
Πρότυπο και η έννοιά του
①Προκατασκευασμένος υποσταθμός
②Δομικά χαρακτηριστικά γνωρίσματα: Πηγή π-προϊόντων Πηγή μ-ματιών
③Αύξων αριθμός σχεδίου
④Εκτιμημένη τάση της πλευράς υψηλής τάσης (kV)
⑤Εκτιμημένη τάση της πλευράς χαμηλής τάσης (kV)
⑥Εκτιμημένη μετασχηματιστής ικανότητα (kVA)
Όροι χρησιμοποίησης
Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν διατάζοντας:
• Ύψος: W 1000m
•Περιβαλλοντική θερμοκρασία: ·25. (: ~+40. (:
•Σχετική υγρασία: η καθημερινή μέση τιμή είναι όχι περισσότερο από 95%, και η μηνιαία μέση τιμή είναι όχι περισσότερο από 90%
• Αντιδονητικό επίπεδο: οριζόντια επιτάχυνση 0.4m/s2, κάθετη επιτάχυνση 0.15m/s2
• Η περιοχή εγκαταστάσεων δεν ασκεί καμία αυστηρή επίδραση, σοβαρή ρύπανση και χημική διάβρωση, και κανέναν αγώγιμο κίνδυνο σκόνης ή έκρηξης. Όταν οι απαιτήσεις των κανονικών όρων χρήσης δεν καλύπτονται, παρακαλώ συσκεφτείτε με την επιχείρησή μας για να επιλύσετε.
Τεχνικές παράμετροι
Όνομα | Μονάδα | Υψηλής τάσεως ηλεκτρικές συσκευές | μετασχηματιστής | Χαμηλής τάσης ηλεκτρικές συσκευές Ι |
Εκτιμημένη τάση | kV | 6/10 | 6/0.4 10/0.4 | 0,4 |
Εκτιμημένη ικανότητα | kVA | 50-1600 | ||
Εκτιμημένο ρεύμα | Α | 200, 400, 630 | 100-3200 | |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Α | Διακόπτης 400-630 φορτίων | 15~63kA | |
Κα | Ο διακόπτης συνδυασμού εξαρτάται από τη θρυαλλίδα | |||
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 16, 20 (4s) | 15 (LS) | |
30 (LS) | ||||
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 31.5, 50 | 30 | |
63 | ||||
Η συχνότητα ισχύος αντιστέκεται την τάση (Imin) | kV | Σχετικά και alternately32/42 | 25/35 (βύθιση πετρελαίου) | W 0,3, 2 |
Σπάσιμο 36/48 απομόνωσης | 20/28 (ξηρός) | >0,3, 2,5 | ||
Η ώθηση αστραπής αντιστέκεται την τάση (τιμή κορυφής) | kV | Σχετικά και alternately60/75 | 60/75 | |
Σπάσιμο 70/85 απομόνωσης | ||||
Επίπεδο προστασίας γραφείου | IP32 | |||
Επίπεδο θορύβου | DB | 55 | ||
Εκτελεστικά πρότυπα | GB/T 17467 |
|||
DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions=""> |
Σημείωση: Τα στοιχεία 5 και 6 δεν απαιτούνται όταν είναι η ικανότητα μετασχηματιστών λιγότερο από 200kVA.
Σχέδιο διάστασης εγκατάστασης
1. Στέγη
2. Τυφλοί
3. Εξωτερικό μετρώντας κιβώτιο
4. Ανυψωτικό δαχτυλίδι
5. Άκαμπτα πλαίσια αυλακώσεων
6. Πόρτα
7. Τούβλο λουρίδων, μίμησης επιφάνεια τουβλότοιχος
8. Συγκεκριμένο ίδρυμα
9. Διέξοδος ιδρύματος τάφων
Ανάγκη να ξέρει κατά το διαταγή
Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν διατάζοντας
•Απαιτήσεις προτύπων, ικανότητας, ποσότητας, χρώματος και μεγέθους, υλικό κοχυλιών
• Πρότυπο μετασχηματιστών, απόδοση, ομάδα σύνδεσης, που τρυπά τις απαιτήσεις σειράς και σύνθετης αντίστασης
• Υψηλής τάσεως δευτερεύον αρχικό σχέδιο καλωδίωσης, συστατικά πρότυπα, προδιαγραφές και απαιτήσεις
•Πετρέλαιο μετασχηματιστών (25#, 45#, υψηλό πετρέλαιο σημείου ανάφλεξης)
• Ευφυείς απαιτήσεις διαμόρφωσης διοικητικών δικτύων δύναμης ή διοικητικών δικτύων ιδιοκτησίας για τους τύπου κουτιού υποσταθμούς • Απαιτήσεις περιβάλλοντος χρήσης.
