Καφετί χρώματος μήκος σωλήνων 3150A 12kV 563mm μόνωσης μονωτών εποξικής ρητίνης χυτό

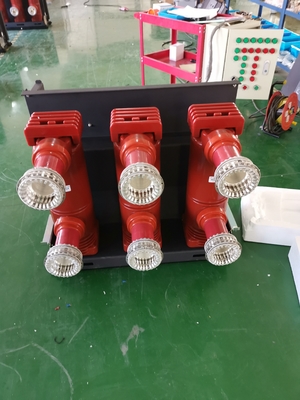

Σωλήνας μόνωσης ρητίνης χύτευσης VS1-12/3150A με διακόπτη κενού εσωτερικού χώρου υψηλής τάσης VCB

Η τεχνολογία αυτόματης πίεσης γέλης (APG) υγρής εποξειδικής ρητίνης έχει υψηλές τεχνικές και τεχνολογικές απαιτήσεις, δηλαδή σταθερή αποθήκευση υπό θερμοκρασία ανάμιξης, ταχεία δραστηριότητα αντίδρασης σε υψηλή θερμοκρασία, γρήγορη γέληση σε σύντομο χρονικό διάστημα, σύντομο κύκλο σκλήρυνσης, καλή αντοχή σε ρωγμές και απόδοση θερμοκρασιακού αντίκτυπου, υψηλή αντοχή σε μηχανική και ηλεκτρική καταπόνηση για την κάλυψη των τεχνικών απαιτήσεων του προϊόντος. Επιπλέον, για να πληρούνται οι ειδικές απαιτήσεις της διαδικασίας APG, θα πρέπει να υπάρχει μια συγκεκριμένη «καμπύλη ιξώδους-χρόνου», καμπύλη ιξώδους-θερμοκρασίας, «καμπύλη χρόνου γέλης-θερμοκρασίας».

Μεσαίο ντουλάπι, όλα γνωστά ως μεταλλική θωράκιση στην περίπτωση ενός εξοπλισμού διακοπής μεταγωγής. Είναι μια μονάδα διανομής υψηλής τάσης με μέγιστη τάση λειτουργίας 3,6 / 7,2 / 12kV και είναι μια μονάδα εσωτερικής διανομής ενός τριφασικού συστήματος AC 50 Hz μεμονωμένου τμήματος διαύλου ή ενός συστήματος διπλού τμήματος διαύλου. Χρησιμοποιείται για τη λήψη και την αντιστοίχιση της ηλεκτρικής ενέργειας δικτύου 3,6-12kV και για τον έλεγχο, την προστασία, την παρακολούθηση και τη μέτρηση του ηλεκτρικού κυκλώματος. Ο διακόπτης μέσου τύπου χρησιμοποιείται κυρίως για εργοστάσια παραγωγής ενέργειας, μικρές και μεσαίες γεννήτριες ισχύος, υποσταθμούς ισχύος συστημάτων ισχύος, παροχή ρεύματος, διανομή ρεύματος βιομηχανικών και μεταλλευτικών επιχειρήσεων και εκκίνηση μεγάλων κινητήρων υψηλής τάσης. Το πλήρες όνομα του Zhongzhigui είναι το Armoured Installed Switchgear, το οποίο μετακινεί τον μεσαίο μεταλλικό διακόπτη με δομή τριών επιπέδων, με δίαυλο και ταμπλό (απομονωμένα μεταξύ τους), ένα δωμάτιο διακόπτη κυκλώματος στη μέση και ένα δωμάτιο καλωδίων στο κάτω μέρος. Επειδή ο διακόπτης κυκλώματος βρίσκεται στο μεσαίο στρώμα, ονομάζεται τύπου θωράκισης για τη μετακίνηση του τύπου μεταλλικού κλειστού εξοπλισμού διακοπής, εν συντομία το ντουλάπι.

Υψηλή και Υψηλή Δομή και Ισοδύναμη Δομή

Το τυπικό μεσαίο ντουλάπι είναι υψηλής και χαμηλής δομής, το μπροστινό ύψος είναι 2300 mm, το πίσω ύψος είναι 2000 mm. Και η δομή περιγράμματος είναι συνεπής. Ο δίαυλος του Gaodigui είναι διατεταγμένος σαν κόκκος και το δωμάτιο οργάνων είναι μια ξεχωριστή δομή, αποσπώμενη. Ο δίαυλος του ντουλαπιού περιγράμματος είναι διατεταγμένος σε κάθετη ζιγκ-ζαγκ και το δωμάτιο οργάνων και το σώμα του ντουλαπιού είναι ενσωματωμένα. Η ίδια δομή ύψους έχει μεγαλύτερο χώρο τοποθέτησης από την υψηλή και χαμηλή δομή και είναι επίσης βολική για την παραγωγή και τη συντήρηση λειτουργίας.
Πίσω και κέντρο διακόπτη γείωσης
Ο διακόπτης γείωσης του ουδέτερου ντουλαπιού έχει δύο τρόπους εγκατάστασης: πίσω και μέσο. Όταν ο διακόπτης γείωσης τοποθετηθεί πίσω, η κατασκευή ή η συντήρηση του καλωδίου, πρέπει να τοποθετηθεί από την μπροστινή πλευρά της πόρτας του κάτω ντουλαπιού, δεν είναι εύκολο να κατασκευαστεί. Οι μπροστινές και πίσω πόρτες του Zhongzhigui θα πρέπει να είναι «πέντε φρουρών» με διασύνδεση με διακόπτες γείωσης. Όταν τοποθετηθεί ο διακόπτης γείωσης, η κατασκευή ή η συντήρηση του καλωδίου εισέρχεται μέσω της πίσω κάτω πόρτας του ντουλαπιού. Συνήθως, η κάτω πλευρά του ντουλαπιού διαχωρίζεται με σιδερένια πλάκα, χωρίς ηλεκτρικό αγωγό στην μπροστινή πλευρά, η πίσω πόρτα και ο διακόπτης γείωσης για τη διασύνδεση «πέντε φρουρών».

Τελειοποίηση της λειτουργίας των «πέντε προφυλάξεων»
Μέσω του μηχανισμού κίνησης του ντουλαπιού και του αυτοκινήτου πλαισίου του διακόπτη κυκλώματος για την επίτευξη της ηλεκτρικής λειτουργίας της λειτουργίας «πέντε προφυλάξεων». Υπό ορισμένες νέες ηλεκτρικές συνθήκες και λειτουργία, το τμήμα της λειτουργίας «πέντε φρουρών» στο ντουλάπι δεν μπορεί να καλύψει τις απαιτήσεις και η λειτουργία «πέντε φρουρών» πρέπει να βελτιωθεί.
Κλείδωμα διακόπτη γείωσης
Η γραμμή ρεύματος Zhongzhigui χρησιμοποιεί «χέρι-χέρι» παροχή ρεύματος και όταν ο διακόπτης κυκλώματος στο κεντρικό ντουλάπι βρίσκεται σε θέση δοκιμής, είναι ακόμα δυνατό να παρέχει ρεύμα από άλλους υποσταθμούς. Πριν από τον διακόπτη γείωσης πρέπει να διασφαλιστεί ότι δεν υπάρχει ρεύμα από το καλώδιο, υπάρχουν τρεις κύριες λειτουργίες κλειδώματος.
