Καφετής χυτός υψηλή τάση ηλεκτρικός εξοπλισμός μετασχηματιστών ρητίνης για το ηλεκτρικό σύστημα

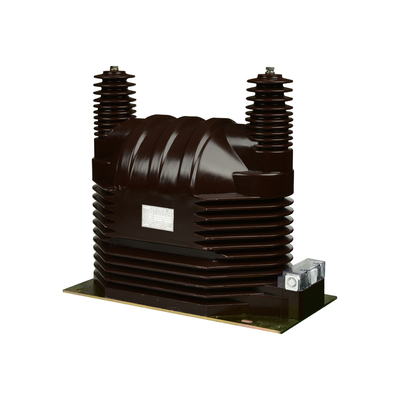

JDZ-35Q Χυτήρημα Ρητίνη Εποξειδική Ρητίνη Εσωτερικού Χώρου Μετασχηματιστής Υψηλής Τάσης

Οι μετασχηματιστές τάσης (PT) και οι μετασχηματιστές ρεύματος (CT) είναι σημαντικός ηλεκτρικός εξοπλισμός του συστήματος ισχύος. Είναι υπεύθυνοι για τον διαχωρισμό μεταξύ συστημάτων υψηλής και χαμηλής τάσης και τη μετατροπή της υψηλής τάσης σε χαμηλή τάση. Το αν η καλωδίωση είναι σωστή ή όχι έχει μεγάλη σημασία για την κανονική λειτουργία του εξοπλισμού όπως η προστασία, η μέτρηση και η παρακολούθηση. Στη νέα εγκατάσταση PT, CT λειτουργία ή αντικατάσταση PT, CT δευτερεύοντος καλωδίου, η μέθοδος δοκιμής πολικότητας για την επαλήθευση της ορθότητας της καλωδίωσης PT και CT, είναι οι απαραίτητες διαδικασίες εργασίας για το προσωπικό προστασίας ρελέ.

Για να αποφευχθεί η αντικατάσταση πολικότητας είναι να βρεθεί το "ίδιο όνομα" της εισόδου και της εξόδου του μετασχηματιστή. Η συγκεκριμένη μέθοδος είναι "σημειακή πολικότητα". Ένα παράδειγμα του πώς να σημειώσετε την πολικότητα δίνεται εδώ. Η μέθοδος είναι να συνδέσετε το πολύμετρο τύπου δακτύλου στη δευτερεύουσα έξοδο του μετασχηματιστή και το πολύμετρο χτυπάει την κλίμακα τάσης DC. Στη συνέχεια, ο αρνητικός πόλος μιας μπαταρίας ξηρού τύπου στερεώνεται στο πρωτεύον καλώδιο εξόδου του μετασχηματιστή ρεύματος. Χρησιμοποιώντας τον θετικό πόλο της μπαταρίας ξηρού τύπου για να "σημειώσετε" το πρωτεύον καλώδιο εισόδου του μετασχηματιστή ρεύματος, έτσι ώστε ένα +(θετικό) παλμικό ρεύμα θα δημιουργηθεί στο πρωτεύον κύκλωμα του μετασχηματιστή. Ταυτόχρονα, παρατηρήστε προς ποια κατεύθυνση "μετατοπίζεται" η βελόνα του πολύμετρου δείκτη. Εάν η βελόνα του πολύμετρου μετατοπιστεί από το 0 προς τα δεξιά, η βελόνα "γυρίζει πίσω", πράγμα που σημαίνει ότι το "πρωτεύον άκρο εισόδου" του μετασχηματιστή ρεύματος που είναι συνδεδεμένο στον κανονικό ακροδέκτη του πολύμετρου τύπου δακτύλου δεν είναι το ίδιο με το "δευτερεύον άκρο εισόδου", το οποίο ονομάζεται "αντίστροφη πολικότητα" ή "προσθετική πολικότητα".
