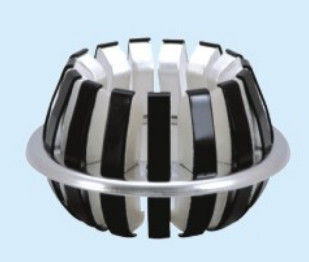

GC4-1250A Χάλκινο Ηλεκτρικό Τούλιπ Σαγόνι Επικοινωνία 15 Πίνες Για τον Κλειστή Κυκλώματος Κενού

Τόπος καταγωγής WENZHOU
Μάρκα QIUPU
Πιστοποίηση IEC
Αριθμό μοντέλου GC4-1250A
Ποσότητα παραγγελίας min 60 PC
Συσκευασία λεπτομέρειες Κουτιά
Χρόνος παράδοσης 6 Ημέρες
Όροι πληρωμής Μ / Τ, Western Union
Δυνατότητα προσφοράς 50000PCS/MONTH

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υλικό κόκκινος χαλκός Τρέχουσα 1250A

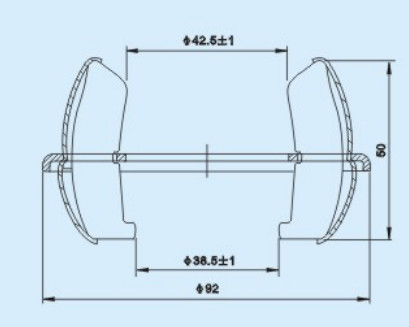

Φυτό Ασήμι Ταυτότητα 38.5mm
Επισημαίνω

Ηλεκτρική επαφή με το σαγόνι του λουλουδιού

,

1250A Ηλεκτρικές επαφές χαλκού

,

15 Ειδικές ηλεκτρικές επαφές από χαλκό

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

GC4-1250A Χαλκός Ηλεκτρικός τσουλίπας επαφή σαγόνι 15 Πιν για κενό διακόπτη κυκλώματος

Απαιτήσεις εγκατάστασης
(1) Όλα τα εξαρτήματα και τα εξαρτήματα πριν από την εγκατάσταση πρέπει να περάσουν την επιθεώρηση.
(2) Τα εργαλεία και τα εργαλεία για την εγκατάσταση πρέπει να είναι καθαρά και να πληρούν τις απαιτήσεις συναρμολόγησης.,Και μην χρησιμοποιείτε ζωντανά κλειδιά.
(3) Η εντολή εγκατάστασης πρέπει να είναι σύμφωνη με τη διαδικασία εγκατάστασης και οι προδιαγραφές των συσσωρευτών που εγκαθίστανται σε κάθε κατασκευαστικό στοιχείο πρέπει να θεσπίζονται σύμφωνα με τις απαιτήσεις σχεδιασμού.Ειδικότερα, η βίδα που στερεώνεται στο τέλος της στατικής επαφής στο θάλαμο σβήσεως τόξου δεν πρέπει να παρεξηγείται ως προς το μήκος της.
(4) Η απόσταση μεταξύ των στύλων μετά τη συναρμολόγηση και η απόσταση μεταξύ των άνω και κατώτερων γραμμών προετοιμασίας πρέπει να πληρούν τις απαιτήσεις του μεγέθους του υποδείγματος.(5) Μετά την συναρμολόγηση κάθε περιστρεφόμενου και συρόμενου μέρους, πρέπει να κινείται ελεύθερα και να λιπαίνει το κινούμενο σημείο τριβής.
(6) Αφού περάσει η δοκιμή ρύθμισης, πρέπει να καθαρίζεται και να καθαρίζεται.και το τέλος εξόδου θα πρέπει να βαφτεί στο δάσος και να σφραγιστεί με καθαρό χαρτί.

             Οι διακόπτες κυκλωμάτων κενού είναι συναρμολογημένοι με ZN39 (βλέπε σχήμα III) ως παράδειγμα και μπορούν γενικά να εγκατασταθούν σε τρία μέρη, δηλαδή μπροστά, πάνω και πίσω.Η σειρά της εμπρός εγκατάστασης είναι: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armΗ άνω σειρά εγκατάστασης είναι: σπινδύλο και κάθισμα ρουλεμάν → λάδι-αποσβεστήρα → απομονωτική γροθιά.
Η σειρά της οπίσθιας εγκατάστασης είναι: μηχανισμός λειτουργίας → ελατήριο διαχωρισμού → μετρητής, κλείσιμο, εντολή διαχωρισμού, σήμα εδάφους.
Στη συνέχεια, συνδέστε τα παραπάνω τρία μέρη της εγκατάστασης: το μπροστινό και το άνω μέρος και συνδέστε την καρφίτσα με τον τρίγωνο βραχίονα με το μονωμένο ρυθμιζόμενο αρθρώμα του στύλου.Τα πίσω και τα άνω μέρη συνδέονται με τη ρυθμιζόμενη σύνδεση κίνησης του μηχανισμού κίνησης με την καρφίτσα και το βραχίονα σφινδέλουΗ διαδικασία συναρμολόγησης είναι απλή, διαισθητική και βολική.
Η αρχική ρύθμιση προορίζεται κυρίως για τη ρύθμιση της απόστασης επαφής και της ροής επαφής των συναρμολογημένων διακόπτες κενού.
Η αρχική ρύθμιση πρέπει να γίνεται με χειροκίνητη λειτουργία αργού κλεισίματος για να ελέγχεται ότι τα μέρη της σύνδεσης εγκατάστασης είναι ορθά.ώστε να μην κλείσει το άνοιγμα επαφής και να πεθάνει, έτσι ώστε κατά την εγκατάσταση, η ρυθμιζόμενη ενεργή κεφαλή του μονωμένου πτέρυγα πρέπει να είναι σύντομη.
