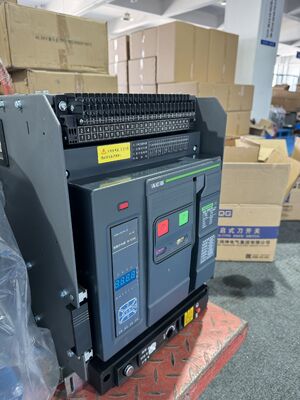

6300A φορμαρισμένος διακόπτης περίπτωσης

Ασφαλειοδιακόπτης 6300A Τύπου Κιβωτίου

Εισαγωγή

Οι διακόπτες κυκλώματος χαμηλής τάσης (εφεξής διακόπτες) είναι κατάλληλοι για το δίκτυο διανομής εναλλασσόμενου ρεύματος 50Hz, ονομαστικής τάσης έως 660V (690V) και κάτω, και ονομαστικού ρεύματος 400A~6300A, που χρησιμοποιούνται για τη διανομή ηλεκτρικής ενέργειας και την προστασία κυκλωμάτων και εξοπλισμού τροφοδοσίας από σφάλματα όπως υπερφόρτωση, υπόταση, βραχυκύκλωμα, μονοφασική γείωση κ.λπ. Ο διακόπτης διαθέτει έξυπνη λειτουργία προστασίας και ακριβή επιλεκτική προστασία, η οποία μπορεί να βελτιώσει την αξιοπιστία της τροφοδοσίας και να αποφύγει περιττές διακοπές ρεύματος. Ταυτόχρονα, με διεπαφή ανοιχτής επικοινωνίας, μπορεί να πραγματοποιήσει τέσσερις τηλεχειρισμούς για να καλύψει τις απαιτήσεις του κέντρου ελέγχου και του συστήματος αυτοματισμού. Ο διακόπτης έχει αντοχή σε υπέρταση 8000V σε υψόμετρο 2000 μέτρων (διαφορετικά υψόμετρα διορθώνονται σύμφωνα με το πρότυπο, και το μέγιστο δεν υπερβαίνει τα 12000V). Ο διακόπτης μπορεί να χρησιμοποιηθεί ως αποζεύκτης χωρίς έξυπνο ελεγκτή και αισθητήρα, με την ένδειξη ενός.
Ο διακόπτης πληροί τα πρότυπα GB14048.2 "Διατάξεις χαμηλής τάσης και εξοπλισμός ελέγχου διακόπτες κυκλώματος χαμηλής τάσης" και IEC60947-2 "Διατάξεις χαμηλής τάσης και εξοπλισμός ελέγχου διακόπτες κυκλώματος"

Χαρακτηριστικά

1. διαθέτει 3 πόλους και 4 πόλους, τύπου συρταριού και σταθερού τύπου, μπορεί να εγκατασταθεί στη γραμμή;
2. διαθέτει ποικιλία έξυπνων ελεγκτών, παρέχοντας διαφορετικές λειτουργίες: έξυπνη λειτουργία, λειτουργία εμφάνισης.
3. λειτουργία ρύθμισης, λειτουργία παρακολούθησης, λειτουργία μνήμης σφαλμάτων, μπορεί να φέρει διεπαφή επικοινωνίας για την επίτευξη τηλεμετρίας, απομακρυσμένης ρύθμισης, τηλεχειρισμού, απομακρυσμένης επικοινωνίας· Τα χαρακτηριστικά προστασίας O είναι πλήρη, η ρύθμιση είναι βολική, υψηλή ακρίβεια, με στιγμιαία, μικρή καθυστέρηση, μεγάλη καθυστέρηση, μονοφασική προστασία γείωσης.

Κατηγοριοποίηση

1 Σύμφωνα με τη μέθοδο εγκατάστασης
a. Σταθερός b. Συρταρωτός
2 Σύμφωνα με τον αριθμό των πόλων: τρεις πόλοι, τέσσερις πόλοι
3 Σύμφωνα με τον τρόπο λειτουργίας
a. Ηλεκτρική λειτουργία
b. Χειροκίνητη λειτουργία (για επιθεώρηση και συντήρηση) Τύπος απελευθέρωσης O
Έξυπνος ελεγκτής, στιγμιαία (ή καθυστέρηση) απελευθέρωση υπότασης, παράλληλη απελευθέρωση.
Απόδοση έξυπνου ελεγκτή:
a. Ο έξυπνος ελεγκτής χωρίζεται σε: τύπος H (τύπος επικοινωνίας), τύπος M (γενικός έξυπνος τύπος), τύπος L (οικονομικός τύπος)· b. διαθέτει αντίστροφο χρονικό όριο υπερφόρτωσης μεγάλης καθυστέρησης, αντίστροφο χρονικό όριο μικρής καθυστέρησης, χρονικό όριο, στιγμιαία χαρακτηριστικά. Τα απαιτούμενα χαρακτηριστικά προστασίας μπορούν να ρυθμιστούν από τον χρήστη· C. Λειτουργία προστασίας από μονοφασική γείωση· d. Λειτουργία εμφάνισης: εμφάνιση ρεύματος ρύθμισης, εμφάνιση ρεύματος λειτουργίας, εμφάνιση τάσης κάθε γραμμής (η εμφάνιση τάσης πρέπει να προτείνεται κατά την παραγγελία)· e. Λειτουργία συναγερμού: συναγερμός υπερφόρτωσης· f. Λειτουργία αυτοελέγχου: αυτοέλεγχος υπερθέρμανσης, αυτοδιάγνωση μικροϋπολογιστή· g. Λειτουργία δοκιμής: δοκιμή των χαρακτηριστικών δράσης του ελεγκτή.

Κανονικές συνθήκες λειτουργίας και εγκατάστασης

θερμοκρασία περιβάλλοντος αέρα
Η ανώτερη οριακή τιμή δεν υπερβαίνει τους +40°C, η κατώτερη οριακή τιμή δεν πέφτει κάτω από -5°C, και η μέση τιμή των 24 ωρών δεν υπερβαίνει τους +35°C· Σημείωση: Η κατώτερη οριακή τιμή είναι -10°C ή -25°C συνθήκες εργασίας, ο χρήστης πρέπει να αναφέρει στο εργοστάσιο για επιβεβαίωση: Οι συνθήκες εργασίας της ανώτερης οριακής τιμής που υπερβαίνει τους +40°C ή της κατώτερης οριακής τιμής κάτω από -10°C ή -25°C, ο χρήστης πρέπει να συμβουλευτεί το εργοστάσιό μας.
Το υψόμετρο του τόπου εγκατάστασης δεν υπερβαίνει τα 2000μ.
◎Ατμοσφαιρικές συνθήκες
Η σχετική υγρασία της ατμόσφαιρας δεν υπερβαίνει το 50% όταν η θερμοκρασία του περιβάλλοντος αέρα είναι +40°C. Μπορεί να έχει υψηλότερο σχετικό βαθμό σε χαμηλότερη θερμοκρασία. Η μέγιστη μέση σχετική υγρασία του υγρότερου μήνα είναι 90%, και η μέση ελάχιστη θερμοκρασία του μήνα είναι +25°C, και λαμβάνεται υπόψη η συμπύκνωση στην επιφάνεια του προϊόντος λόγω αλλαγών θερμοκρασίας. Οι χρήστες που υπερβαίνουν τις απαιτήσεις πρέπει να συμβουλευτούν το εργοστάσιό μας.
◎Βαθμός προστασίας: IP30
◎Κατηγορία χρήσης: Τύπος Β ή Τύπος Α
O Κατηγορία εγκατάστασης
Οι διακόπτες κυκλώματος και οι απελευθερώσεις υπότασης με ονομαστική τάση λειτουργίας 660V (690V) και κάτω, πρωτεύοντα πηνία μετασχηματιστών ισχύος χρησιμοποιούνται για την κατηγορία εγκατάστασης V· βοηθητικό κύκλωμα και κύκλωμα ελέγχου κατηγορία εγκατάστασης είναι ll.
O Συνθήκες εγκατάστασης
Ο διακόπτης πρέπει να εγκατασταθεί σύμφωνα με τις απαιτήσεις αυτού του εγχειριδίου. Η κάθετη κλίση του διακόπτη δεν πρέπει να υπερβαίνει τις 5 μοίρες (η κλίση του διακόπτη ορυχείου δεν πρέπει να υπερβαίνει τις 15 μοίρες).
