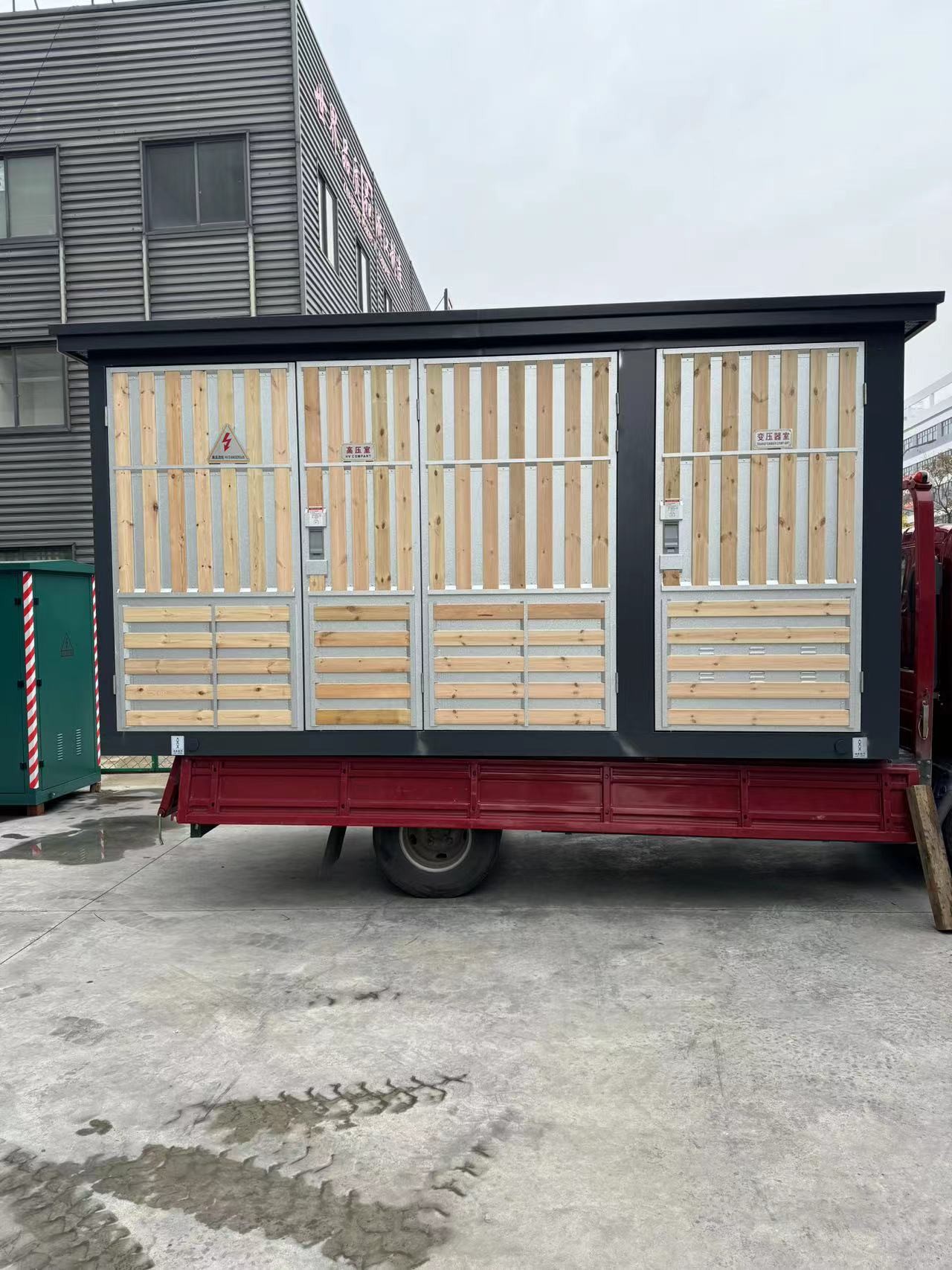

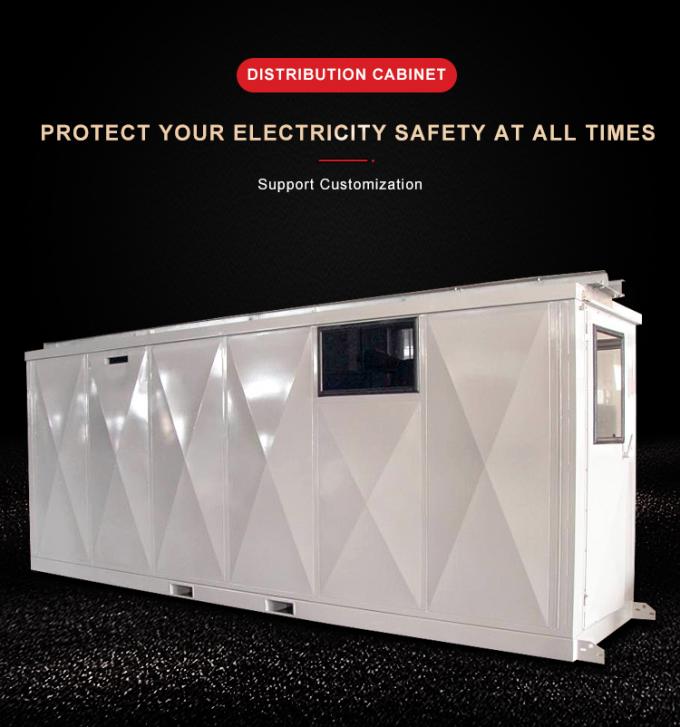

220kV ηλεκτρικός μορφωματικός ευφυής προκατασκευασμένος υποσταθμός τμημάτων μηχανισμών διανομής

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΤόπος καταγωγής | Ζετζιάνγκ, Κίνα | σκηνές που χρησιμοποιούνται | Μηχανήματα για την κατασκευή ή την κατασκευή οχημάτων |
---|---|---|---|
εσωτερικός εξοπλισμός | Προσαρμοσμένα | Χρώμα | Προσαρμοσμένα |
Επισημαίνω | 220kV ηλεκτρικά τμήματα μηχανισμών διανομής,Ευφυής προκατασκευασμένος υποσταθμός,Μορφωματικός προκατασκευασμένος υποσταθμός |
περιγραφή προϊόντος
Ο αρθρωτός έξυπνος προκατασκευασμένος υποσταθμός καμπίνας ZMSIB 220kV και κάτω είναι μια νέα γενιά έξυπνου υποσταθμού που προωθείται από το State Grid. Έχει ασφάλεια και αξιοπιστία, μικρό αποτύπωμα, σύντομη περίοδο κατασκευής, μικρή και εξαιρετική εμφάνιση, μεγάλη διάρκεια ζωής, χωρίς ακτινοβολία, χαμηλό θόρυβο, πλεονεκτήματα όπως ευέλικτη διάταξη. Ο κύριος μετασχηματιστής υιοθετεί τα προηγμένα προϊόντα του κόσμου, τα οποία είναι ασφαλή και αξιόπιστα, χαμηλού θορύβου, χωρίς διαρροές, χωρίς κρεμαστό πυρήνα. ολόκληρος ο σταθμός δεν έχει εκτεθειμένους αγωγούς, δεν έχει εκτεθειμένο ηλεκτρικό εξοπλισμό και καλή προστασία περιβλήματος για την αποφυγή τυχαίων ηλεκτροπληξιών. ολόκληρος ο σταθμός είναι συμπαγής διάταξη Σε σύγκριση με τους υποσταθμούς πολιτικών κατασκευών, η επιφάνεια και το ύψος μειώνονται κατά περισσότερο από 30%, γεγονός που μειώνει το ποσοστό κατάληψης του αστικού χώρου. όλος ο εξοπλισμός του υποσταθμού υιοθετεί την αρθρωτή σχεδιαστική ιδέα των δομικών στοιχείων και κάθε μονάδα πραγματοποιεί εργοστασιακή παραγωγή, κατασκευή τύπου συναρμολόγησης και επιτόπια πολιτικά έργα Σε σύγκριση με τους συμβατικούς υποσταθμούς πολιτικών κατασκευών, η ποσότητα εγκατάστασης εξοπλισμού έχει μειωθεί κατά περισσότερο από 70% και ο φόρτος εργασίας εγκατάστασης εξοπλισμού έχει μειωθεί κατά περισσότερο από 80%. ο εξοπλισμός δεν χρειάζεται να κλείσει κατά την είσοδο στον χώρο και δεν υπάρχει ρύπανση από σκόνη και θόρυβο κατά τη διάρκεια της διαδικασίας κατασκευής. Βελτιώστε την αρμονία του αστικού σχεδιασμού και ενσωματωθείτε στο περιβάλλον. Ο μετασχηματιστής τοποθετείται σε μια προκατασκευασμένη καμπίνα και ο θόρυβος του υποσταθμού μειώνεται κάτω από 40 ντεσιμπέλ μέσω της τεχνολογίας τείχους προστασίας, της τεχνολογίας ηχοφραγμάτων και της τεχνολογίας ηλεκτρομαγνητικής θωράκισης για την κάλυψη των απαιτήσεων της περιβαλλοντικής αξιολόγησης των επιπτώσεων της πόλης και την εξάλειψη του περιβάλλοντος. Ρύπανση θορύβου σε οικιστικές περιοχές. Λόγω της υλοποίησης της αρθρωτοποίησης των υποσταθμών, μπορεί να διαταχθεί ευέλικτα σύμφωνα με τη τοπογραφία του χώρου, λύνοντας πλήρως τις δυσκολίες απόκτησης γης, κατασκευής και προσγείωσης των κεντρικών αστικών υποσταθμών. Είναι ένας νέος τρόπος κατασκευής υποσταθμών.
Χαρακτηριστικά υποσταθμού
Γρήγορη - 3 μήνες κύκλος παραγωγής εργοστασίου, 1 μήνας κύκλος κατασκευής στον χώρο.
•Μικρό - μικρή περιοχή, η οποία είναι 30% -70% μικρότερη από αυτή της συμβατικής κατασκευής υποσταθμού.
•Το λεπτό - το κέλυφος υιοθετεί τη διεθνή προηγμένη τεχνολογία έξι αντιδιαβρωτικών, 30 χρόνια χωρίς διάβρωση, 60 χρόνια διάρκεια ζωής. Ο κύριος ηλεκτρικός εξοπλισμός υιοθετεί εξοπλισμό χωρίς συντήρηση, ο οποίος είναι ασφαλής και αξιόπιστος. Εξαιρετική τεχνολογία επεξεργασίας, εξαιρετικό σχεδιασμό εμφάνισης.
•Επαρχία - τυποποιημένος σχεδιασμός, εργοστασιακή επεξεργασία και προκατασκευασμένη κατασκευή μπορεί να εξοικονομήσει 5% -10% της συνολικής επένδυσης ολόκληρου του σταθμού. Συμπαγής διάταξη του υποσταθμού, χρησιμοποιώντας προηγμένη τεχνολογία ενσωμάτωσης συστημάτων, εξοικονομώντας 30% -70% των πόρων γης.
• Η ευέλικτη αρθρωτή δομή των δομικών στοιχείων μπορεί να υιοθετήσει μια ευέλικτη λειτουργία κατασκευής δομικών στοιχείων σύμφωνα με τη γεωγραφική θέση του χώρου ή μπορεί να κατασκευαστεί σε φάσεις σύμφωνα με το τρέχον μακροπρόθεσμο σχέδιο. η μετανάστευση είναι βολική και ολόκληρος ο ιστότοπος μπορεί να μεταφερθεί στον συντομότερο χρόνο.
Πεδίο εφαρμογής
Τα προϊόντα μπορούν όχι μόνο να χρησιμοποιηθούν σε αστικές κεντρικές περιοχές για την επίλυση του προβλήματος της δύσκολης προσγείωσης των συμβατικών υποσταθμών, αλλά και να χρησιμοποιηθούν ευρέως σε παραδοσιακές ενεργειακές βιομηχανίες όπως ο άνθρακας και το πετρέλαιο και σε νέες ενεργειακές βιομηχανίες όπως τα φωτοβολταϊκά και η αιολική ενέργεια. Ταυτόχρονα, με τον σχεδιασμό του «δομικού στοιχείου», τη λειτουργία παραγωγής και μεταφοράς, είναι ιδιαίτερα κατάλληλο για μέρη με άβολη οδική μεταφορά, όπως τα προάστια και οι απομακρυσμένες ορεινές περιοχές.
λύση
Χρησιμοποιώντας τον πιο αξιόπιστο ηλεκτρικό εξοπλισμό στον κόσμο, συνδυάζοντας την τεχνολογία ενσωμάτωσης συστημάτων των εξωτερικών ντουλαπιών υποσταθμών τύπου κουτιού και την αρχική τεχνολογία κατασκευής προκατασκευασμένων καμπινών, ο υποσταθμός χωρίζεται σε μονάδες σύμφωνα με τις λειτουργίες και τα πρότυπα
Σχεδιασμός, εργοστασιακή παραγωγή και αρθρωτή κατασκευή. Σύμφωνα με τις διαφορετικές διαμορφώσεις διαφόρων υποσταθμών, επιλέγονται διαφορετικές μονάδες για την υλοποίηση του αρθρωτού συνδυασμού. Έχει τα χαρακτηριστικά του μικρού αποτυπώματος, της σύντομης περιόδου κατασκευής, της υψηλής ασφάλειας και αξιοπιστίας και της όμορφης εμφάνισης, η οποία ανατρέπει πλήρως την παράδοση. Ο τρόπος κατασκευής των υποσταθμών επιλύει πλήρως το πρόβλημα της δυσκολίας προσγείωσης μεγάλων και μεσαίων αστικών κεντρικών υποσταθμών. Αρθρωτός σχεδιασμός, ολόκληρος ο σταθμός χωρίζεται σε έξι τύπους μονάδων διανομής:
110kV προκατασκευασμένη καμπίνα GIS συνδυασμένη ηλεκτρική μονάδα
10kV προκατασκευασμένη καμπίνα μονάδα σταθμού μεταγωγής προκατασκευασμένη καμπίνα δευτερεύουσα συνδυασμένη μονάδα εξοπλισμού προκατασκευασμένη καμπίνα μονάδα μετασχηματιστή 10kV προκατασκευασμένη καμπίνα γείωσης μετασχηματιστή πηνίο καταστολής τόξου
10kV προκατασκευασμένο σύστημα αντιστάθμισης άεργου ισχύος Διάταξη υποσταθμών σφιχτού τύπου:
περιγραφή προϊόντος
Μειώστε σημαντικά τον χώρο
Αρχική τρισδιάστατη διάταξη προκατασκευασμένων καμπινών
110kV προκατασκευασμένα ηλεκτρικά εξαρτήματα GIS τύπου καμπίνας τοποθετούνται στην κορυφή για εξοικονόμηση χώρου
Ο προκατασκευασμένος σταθμός μεταγωγής τύπου καμπίνας 10kV και η προκατασκευασμένη καμπίνα του δευτερεύοντος συνδυασμένου εξοπλισμού είναι διατεταγμένα σε σχήμα τελικού προϊόντος
Σειρά υποσταθμών τύπου κουτιού Συμμετρική διάταξη προκατασκευασμένου μετασχηματιστή καμπίνας Η δίοδος πυρκαγιάς είναι διατεταγμένη μεταξύ του τρισδιάστατου υποσταθμού και του μετασχηματιστή
Ευέλικτη κατασκευή δομικών στοιχείων σύμφωνα με τη τοπογραφία του χώρου • Η μέθοδος καλωδίωσης 10kV μπορεί να σχεδιαστεί ευέλικτα σύμφωνα με τις ανάγκες του χρήστη και η οριζόντια συνδυασμένη ηλεκτρική συσκευή GIS αναπτύσσεται από κοινού με τη Siemens, η οποία είναι εντελώς χωρίς συντήρηση.
• Το σύστημα 10kV είναι μια ενότητα μονής ράβδου και χρησιμοποιούνται ντουλάπια μεταγωγής υψηλής ποιότητας και υψηλής ποιότητας όπως η Siemens και η ABB, τα οποία είναι εντελώς χωρίς συντήρηση.
• Υιοθετήστε ένα σταθερό σύστημα αντιστάθμισης και διαμορφώστε μια μονάδα πηνίου καταστολής τόξου μετασχηματιστή γείωσης σύμφωνα με τις ανάγκες της κατασκευής του σταθμού.
• Υποσταθμός χωρίς συντήρηση, χωρίς επιτήρηση, έξυπνης διαχείρισης και ελέγχου.
• Η καλλιτεχνική εμφάνιση είναι σε αρμονία με το αστικό περιβάλλον.
• Η προκατασκευασμένη καμπίνα υιοθετεί τις προηγμένες τεχνολογίες του κόσμου, όπως η τεχνολογία αφρισμού διπλής στρώσης χαλύβδινων πλακών, η τεχνολογία έξι στρώσεων κατά της διάβρωσης και η θερμομόνωση σπασμένης γέφυρας, η οποία πληροί πλήρως την απαίτηση διάρκειας ζωής 60 ετών του κύριου κτιρίου του υποσταθμού.
• Πατενταρισμένη τεχνολογία προστασίας από τη σκόνη μικρο-θετικής πίεσης, τεχνολογία μόνωσης αμαξώματος και έξυπνη τεχνολογία περιβαλλοντικού ελέγχου δημιουργούν ένα περιβάλλον σταθερής θερμοκρασίας, σταθερής υγρασίας και χωρίς σκόνη για ηλεκτρικό εξοπλισμό, ξεπερνώντας τους παραδοσιακούς εσωτερικούς υποσταθμούς. • Διαστάσεις κάθε αρθρωτής μονάδας προκατασκευασμένης καμπίνας Τυποποιημένο μέτρο υιοθετείται για την κάλυψη των απαιτήσεων μεταφοράς χωρίς υπέρβαση των ορίων.

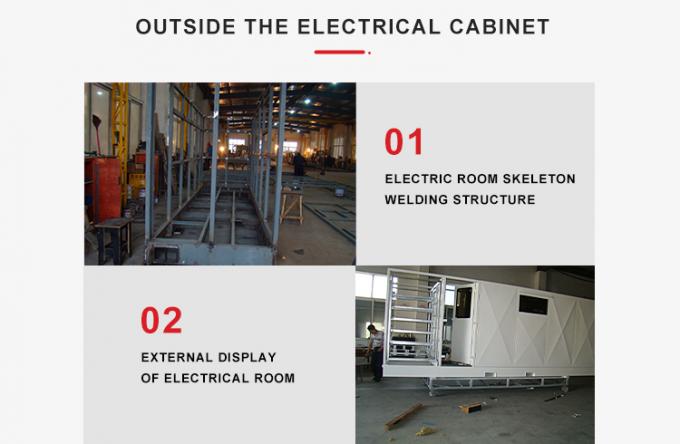

χαλύβδινη πλάκα επεξεργασμένη από μηχανές CNC και ολόκληρο το ηλεκτρικό δωμάτιο έχει τακτοποιημένη και επίπεδη εμφάνιση.

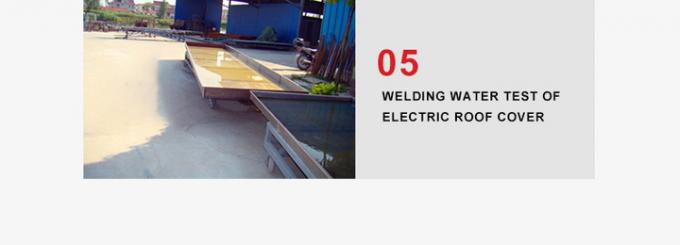

Το εσωτερικό πλαίσιο είναι επενδεδυμένο με πυρίμαχα και θερμομονωτικά υλικά για εσωτερική διακόσμηση, τα περιβάλλοντα είναι καρφωμένα με λεπτές χαλύβδινες πλάκες, η κορυφή είναι αναρτημένη και οι αρμοί είναι στρωματοποιημένοι.
Η πόρτα είναι μια δομή που ανοίγει προς τα έξω, με σταθερά παράθυρα στην πόρτα και μια διπλή ταινία στεγανοποίησης γύρω από το πλαίσιο της πόρτας: μονή πόρτα και διπλή πόρτα.

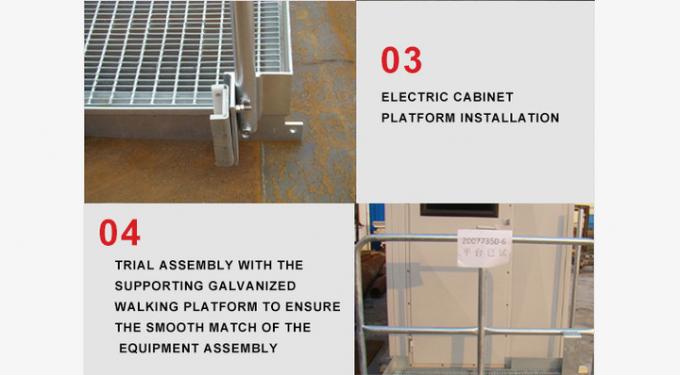

Το εσωτερικό δάπεδο είναι μια αποσπώμενη χαλύβδινη πλάκα πάχους 4,0, η οποία μπορεί να απλωθεί με αντιολισθητικά χαλιά.
Το χρώμα του ηλεκτρικού δωματίου υιοθετεί βαφή πολυουρεθάνης και το πάχος καθορίζεται σύμφωνα με τις απαιτήσεις του χρήστη.

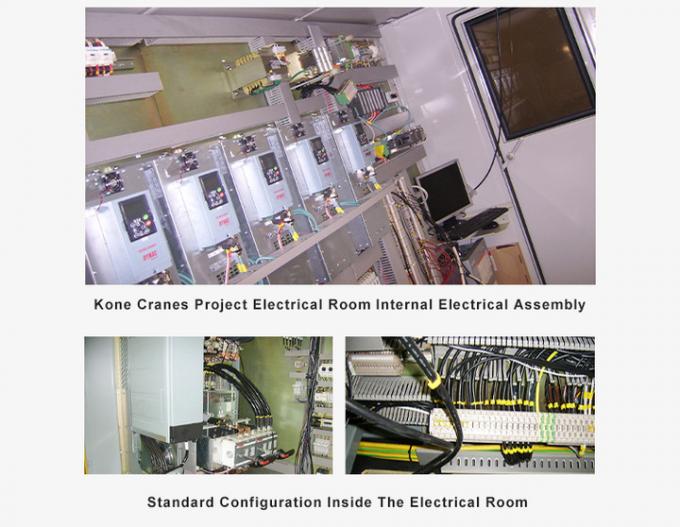

Τα εσωτερικά εξαρτήματα εξοπλισμού μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις του χρήστη.
Εάν ο χρήστης έχει άλλες ειδικές απαιτήσεις, εξηγήστε κατά την παραγγελία.
