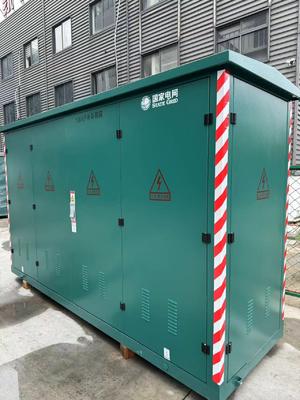

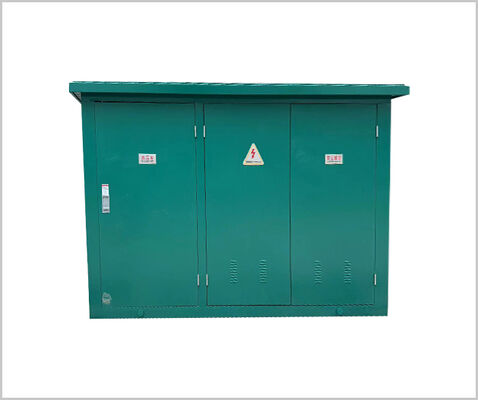

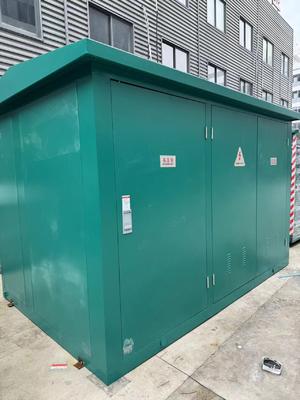

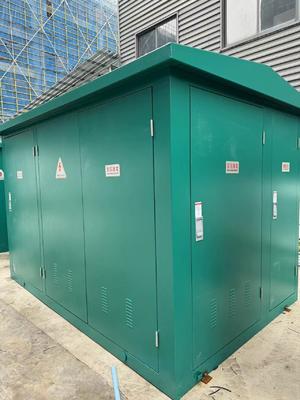

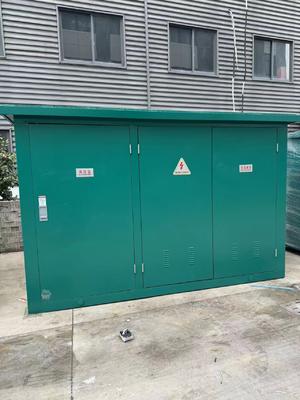

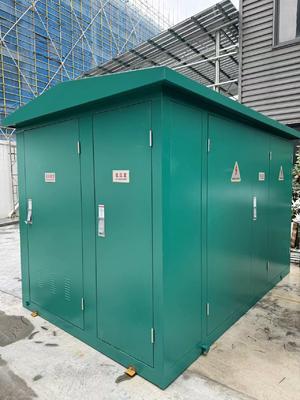

Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας

  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
Τόπος καταγωγής Wenzhou
Μάρκα Qiupu
Πιστοποίηση GB17467
Αριθμό μοντέλου HGXN11
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ξύλινος
Χρόνος παράδοσης 7 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 5000

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υψόμετρο 1000μ. Θερμοκρασία περιβάλλοντος -25℃~+40℃
Ονομαστικό ρεύμα 630A/1250A Σχετική θερμοκρασία Ο καθημερινός μέσος όρος είναι όχι περισσότερο από 95%, και ο μηνιαίος μέσος όρος είναι όχι περισσότ
Επισημαίνω

Μετασχηματιστής ευρωπαϊκού τύπου κουτιού 11kv

,

Μετασχηματιστής υποσταθμού συστήματος ενέργειας

,

Μετασχηματιστής διανομής ισχύος με εγγύηση
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Υποσταθμός μετασχηματιστή 11kv European Box-Type for Power System



Περιγραφή προϊόντος



Αυτό το προϊόν συμμορφώνεται πλήρως με το πρότυπο GB17467 "High-voltage and low-voltage prefabricated substation". Είναι κατάλληλο για αστική δημόσια διανομή ρεύματος, διανομή ρεύματος λαμπτήρων δρόμου, βιομηχανικές και μεταλλευτικές επιχειρήσεις, αστικά κτίρια, κατοικίες, τερματικά κοιτασμάτων πετρελαίου, ξενοδοχεία, πάρκα και εργοτάξια κ.λπ. Μπορεί να πραγματοποιήσει δίκτυο δακτυλίου ή τερματικό τροφοδοτικό.



Το μοντέλο και η σημασία του



Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 0

①Προκατασκευασμένος υποσταθμός
②Δομικά χαρακτηριστικά: γραμματοσειρά προϊόντος P. Γραμματοσειρά M-eye
③ Αριθμός σειράς σχεδίασης

④ Ονομαστική τάση πλευράς υψηλής τάσης (kV)
⑤ Ονομαστική τάση πλευράς χαμηλής τάσης (kV)
⑥ Ονομαστική χωρητικότητα μετασχηματιστή (kVA)



Όροι Χρήσης

Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν κάνουν παραγγελία:
• Υψόμετρο: Δ 1000μ.
•Θερμοκρασία περιβάλλοντος: ·25. (:~+40. (:;
•Σχετική υγρασία: η ημερήσια μέση τιμή δεν είναι μεγαλύτερη από 95%, και η μηνιαία μέση τιμή δεν είναι μεγαλύτερη από 90%.
• Αντικραδασμικό επίπεδο: οριζόντια επιτάχυνση 0,4m/s2, κάθετη επιτάχυνση 0,15m/s2;
• Ο χώρος εγκατάστασης δεν έχει σοβαρές κρούσεις, σοβαρή ρύπανση και χημική διάβρωση, ούτε αγώγιμη σκόνη ή κίνδυνο έκρηξης. Όταν δεν πληρούνται οι απαιτήσεις των κανονικών συνθηκών χρήσης, συμβουλευτείτε την εταιρεία μας για επίλυση.



Τεχνικές Παράμετροι





Ονομα Μονάδα Ηλεκτρικές συσκευές υψηλής τάσης μετασχηματιστής Ηλεκτρικές συσκευές χαμηλής τάσης I
Ονομαστική τάση kV 6/10 6/0,4 10/0,4 0.4
Ονομαστική χωρητικότητα kVA   50-1600
Ονομαστικό ρεύμα ΕΝΑ 200, 400, 630   100-3200
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος ΕΝΑ Διακόπτης φόρτωσης 400-630   15~63 kA
kA Ο διακόπτης συνδυασμού εξαρτάται από την ασφάλεια
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας kA 16, 20(4δ)   15(ls)
  30(ls)
Ονομαστικό ρεύμα αντοχής κορυφής kA 31,5, 50   30
  63
Τάση αντοχής συχνότητας ισχύος (Imin) kV Σχετικά και εναλλάξ32/42 25/35 (Βύθιση λαδιού) W 0,3,2
Κάταγμα απομόνωσης 36/48 20/28 (Στεγνό) >0,3,2,5
Τάση αντοχής σε κεραυνούς (τιμή αιχμής) kV Σχετικά και εναλλάξ60/75 60/75
Κάταγμα απομόνωσης 70/85
Επίπεδο προστασίας ντουλαπιού     IP32
Επίπεδο θορύβου db   55
Εκτελεστικό πρότυπο   GB/T 17467
  DL/T537 <Τεχνικές προϋποθέσεις παραγγελίας υποσταθμού τύπου 6-35kVBox>



Σημείωση: Τα στοιχεία 5 και 6 δεν απαιτούνται όταν η χωρητικότητα του μετασχηματιστή είναι μικρότερη από 200 kVA.



Σχέδιο διαστάσεων εγκατάστασης



Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 1Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 2



1. Στέγη
2. Περσίδες
3. Εξωτερικό κουτί μέτρησης
4. Δαχτυλίδι ανύψωσης
5. Άκαμπτο πλαίσιο με σχισμή

6. Πόρτα
7. Λωρίδα τούβλου, απομίμηση επιφάνειας τοίχου από τούβλα
8. Θεμέλιο από σκυρόδεμα
9. Εξαερισμός θεμελίωσης τάφου



Πρέπει να γνωρίζετε κατά την παραγγελία



Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν κάνουν παραγγελία
•Μοντέλο, χωρητικότητα, ποσότητα, χρώμα και απαιτήσεις μεγέθους, υλικό κελύφους.
• Απαιτήσεις μοντέλου μετασχηματιστή, απόδοσης, ομάδας συνδέσεων, εύρους και σύνθετης αντίστασης.
• Σχέδιο κύριας καλωδίωσης πλευρικής υψηλής τάσης, μοντέλα εξαρτημάτων, προδιαγραφές και απαιτήσεις.
•Λάδι μετασχηματιστή (25#, 45#, λάδι υψηλού σημείου ανάφλεξης);
• Απαιτήσεις διαμόρφωσης δικτύου έξυπνης διαχείρισης ισχύος ή διαχείρισης ακινήτων για υποσταθμούς τύπου box. • Απαιτήσεις χρήσης περιβάλλοντος.

Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 3Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 4

Υποσταθμός Μετασχηματιστή Ευρωπαϊκού Τύπου 11kV για Σύστημα Ηλεκτρικής Ενέργειας 5
