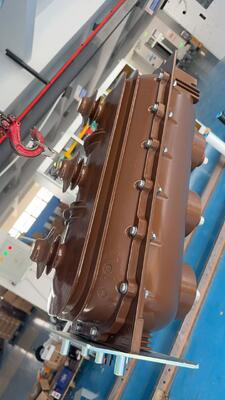

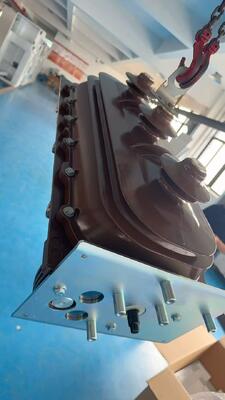

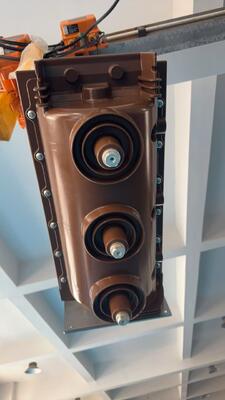

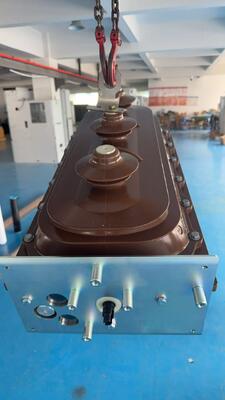

Μονωτήρας και Μηχανισμός Λειτουργίας Διακόπτη Φορτίου SF6 Μέσης Τάσης με Πόλο 200mm σε Ερμάριο Διακοπτών Schneider

Διακόπτης Φορτίου Μέσης Τάσης με Εξαφθοριούχο Θείο (SF6) Μόνωση και Μηχανισμός Λειτουργίας με Πόλο 200mm σε Πίνακα Schneider

Το εξαφθοριούχο θείο (SF6) είναι ένα καλό αέριο μονωτικό. Η τυπική του εφαρμογή είναι η μόνωση αερίου σε διακόπτες υψηλής τάσης συστημάτων τροφοδοσίας. Όταν το αέριο εξαφθοριούχο θείο συναντήσει υψηλή θερμότητα και υψηλές θερμοκρασίες (π.χ. τόξο), παράγει αέρια υδροφθορίου και διοξειδίου του θείου, τα οποία συνυπάρχουν με μη αποσυντιθέμενα αέρια εξαφθοριούχου θείου. Η ονομαστική πίεση του διακόπτη κυκλώματος υψηλής τάσης SF6 είναι συνήθως 0,6 MPa (πίεση πίνακα). Η πίεση του αερίου SF6 πρέπει να ελέγχεται έναντι της καμπύλης θερμοκρασίας του προϊόντος κατά την πλήρωση ή τον έλεγχο της καμπύλης θερμοκρασίας.

Ο διακόπτης κυκλώματος εξαφθοριούχου θείου είναι ένας νέος τύπος διακόπτη κυκλώματος υψηλής τάσης που χρησιμοποιεί αέριο SF6 ως μονωτικό μέσο και μέσο κατάσβεσης τόξου. Το καθαρό αέριο SF6 είναι άχρωμο, άοσμο, μη εύφλεκτο και μη τοξικό αδρανές αέριο. Έχει καλή μόνωση και απόδοση κατάσβεσης τόξου. Οι διακόπτες κυκλώματος εξαφθοριούχου θείου χρησιμοποιούν αέρια SF6 υψηλής πίεσης, σχηματίζοντας ροή αέρα υψηλής πίεσης μεταξύ των αεραγωγών και των επαφών στο θάλαμο κατάσβεσης τόξου για να σβήσουν το τόξο, η πίεση των αερίων SF6 που σβήνουν το τόξο φτάνει έως και 1-1,5 MPa. Ο διακόπτης κυκλώματος εξαφθοριούχου θείου είναι μικρός σε μέγεθος, έχει υψηλή αντοχή μόνωσης, καλή απόδοση κατάσβεσης τόξου, μεγάλο διάστημα συντήρησης και μπορεί να σχηματίσει κλειστή σύνθετη συσκευή.

Ο διακόπτης κυκλώματος εξαφθοριούχου θείου είναι ένας διακόπτης κυκλώματος που χρησιμοποιεί αέριο εξαφθοριούχο θείο (SF6) ως μέσο κατάσβεσης τόξου και μονωτικό μέσο. Διακόπτης κυκλώματος SF6. Η χρήση του εξαφθοριούχου θείου ως μέσου κατάσβεσης τόξου σε διακόπτες κυκλώματος ξεκίνησε στις αρχές της δεκαετίας του 1950. Λόγω των εξαιρετικών ιδιοτήτων αυτού του αερίου, ο μονοπολικός διακόπτης είναι σημαντικά ανώτερος σε παραμέτρους τάσης και ρεύματος από τον διακόπτη κυκλώματος πεπιεσμένου αέρα και τον διακόπτη κυκλώματος χαμηλής καύσης, και δεν απαιτεί υψηλή πίεση και σημαντικό αριθμό σειριακών διακοπών. Τις δεκαετίες του 1960 και του 1970, οι διακόπτες κυκλώματος SF6 χρησιμοποιήθηκαν ευρέως σε συστήματα υπερ-υψηλής τάσης. Στις αρχές της δεκαετίας του 1980, αναπτύχθηκαν διακόπτες κυκλώματος SF6 363KV μονοπολικής βλάβης, 550 kV διπλής βλάβης και ονομαστικού ρεύματος ανοίγματος 80, 100 kA.
