Περιγραφή του προϊόντος

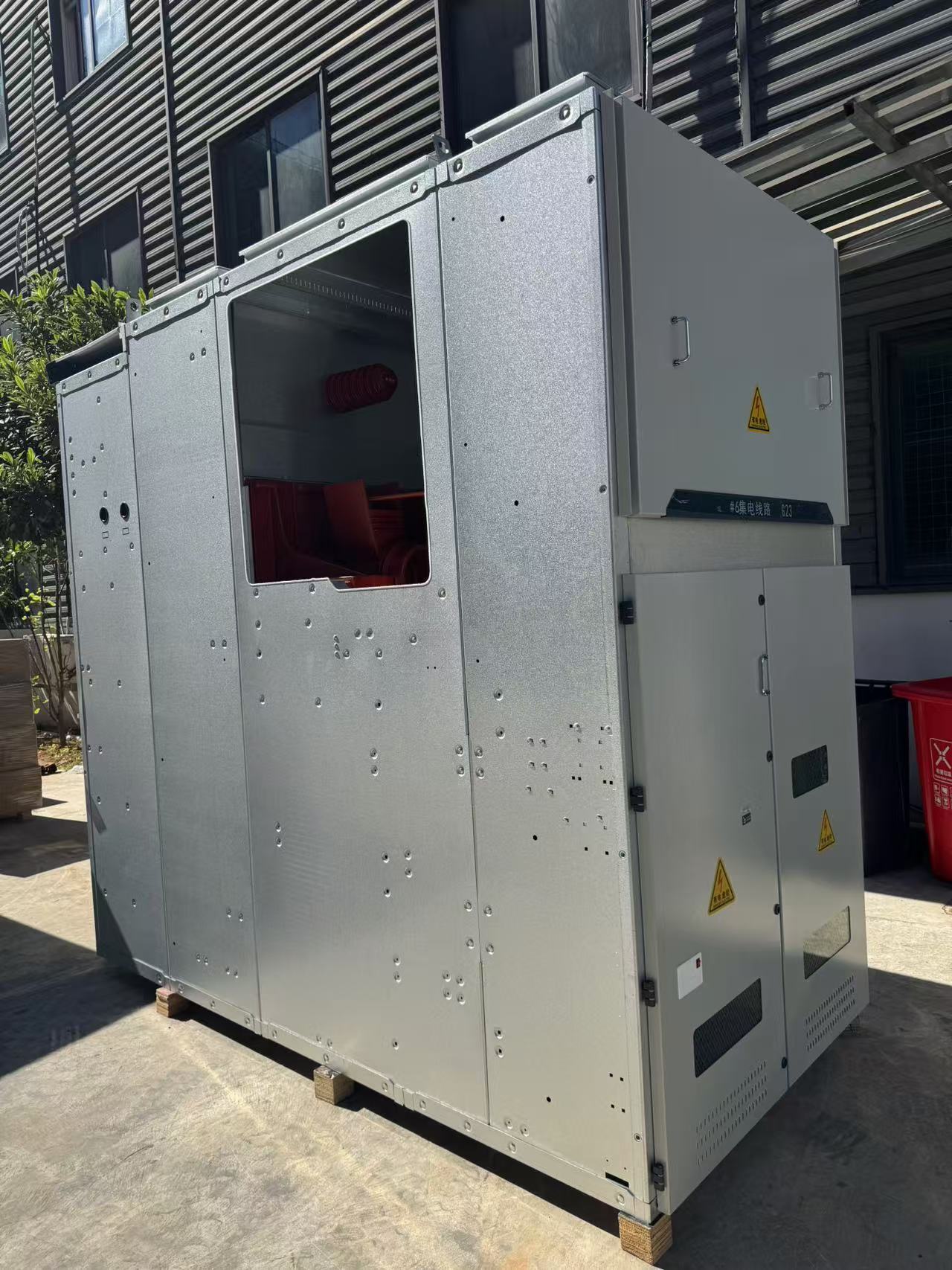

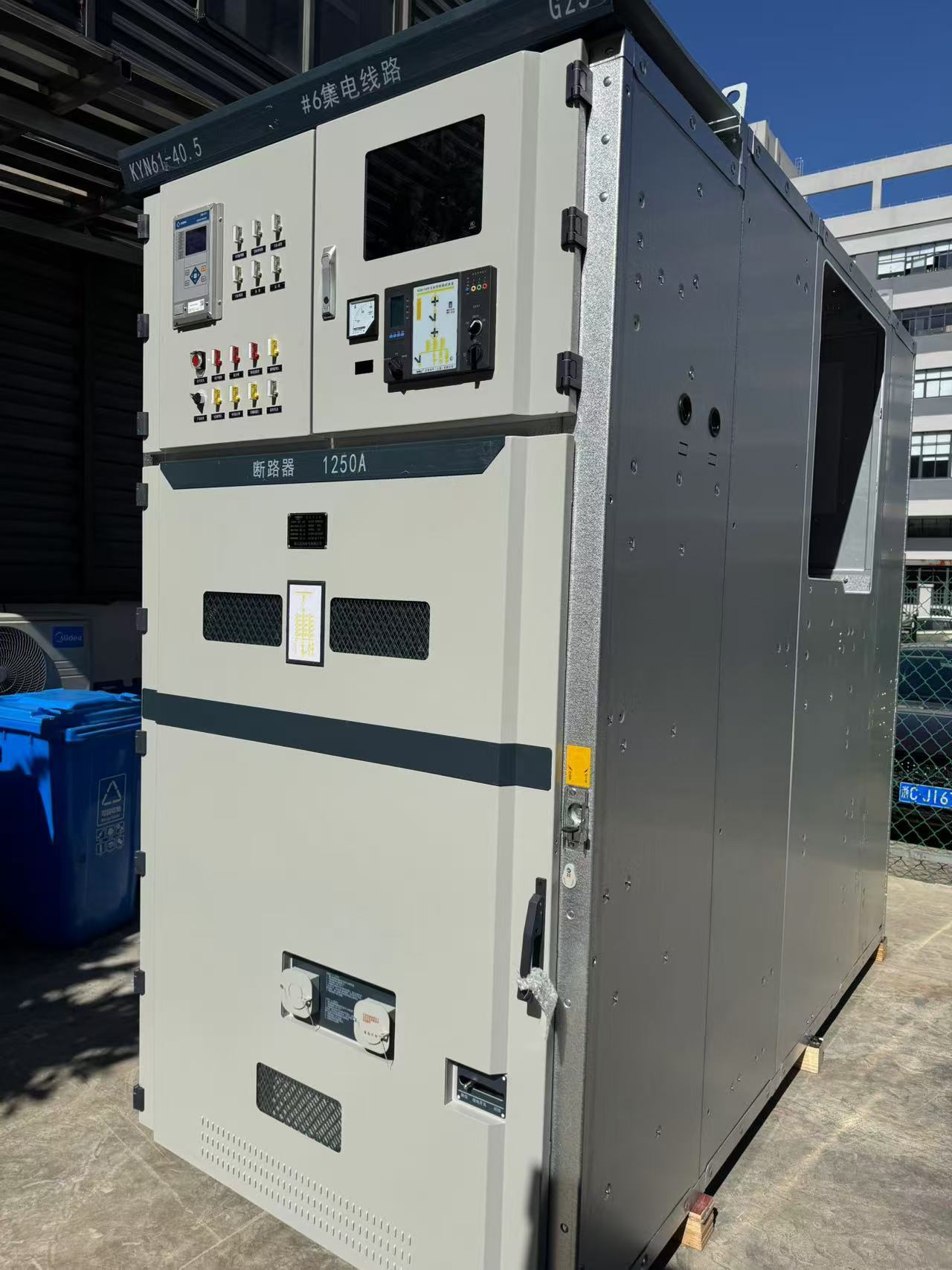

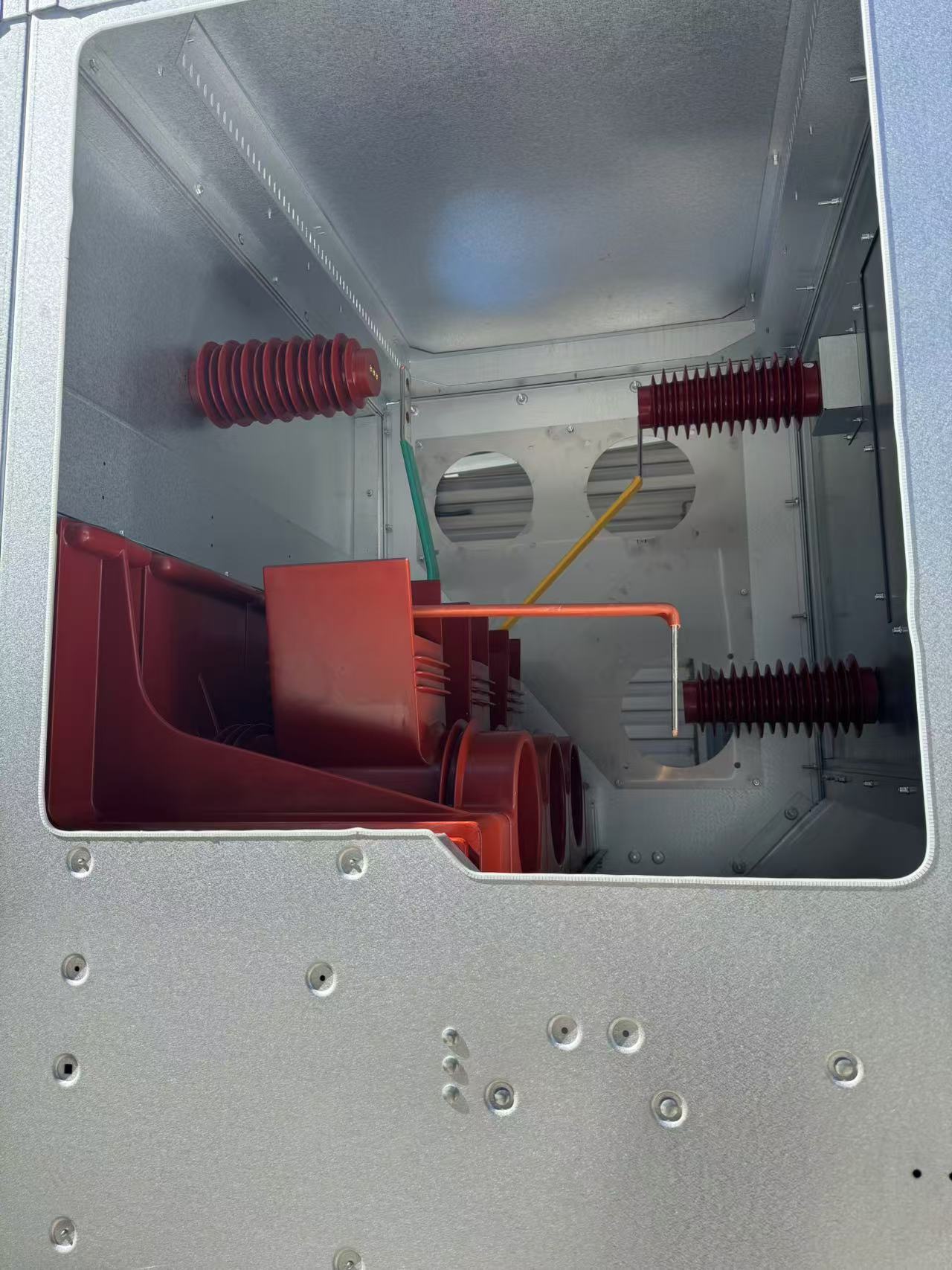

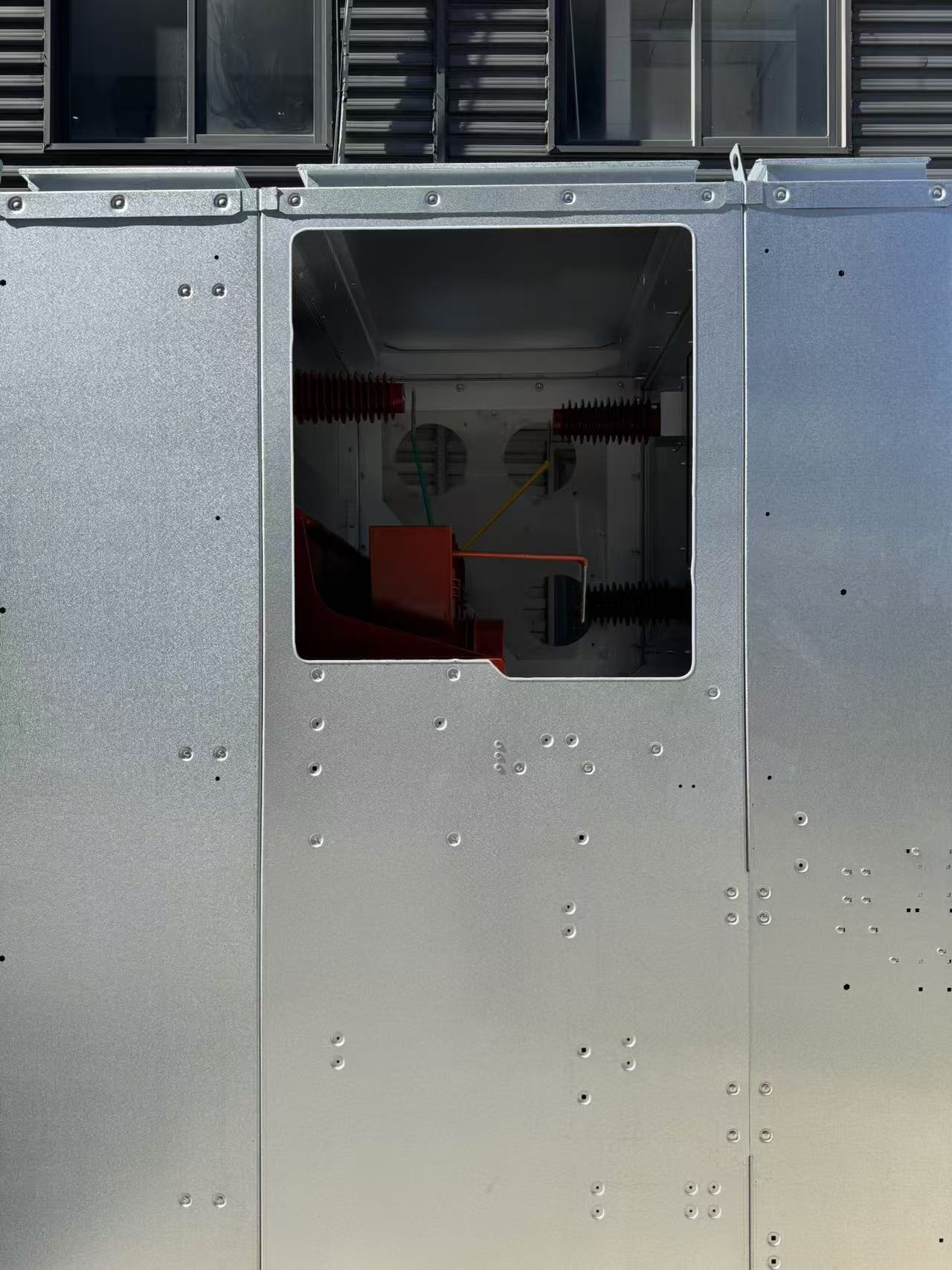

ΚΥΝ61-40.5 θωρακισμένη μεταλλική συσκευή διανομής πλήρους ισχύος σε εσωτερικούς χώρους με μεταλλική θύρα (εφεξής καλούμενη συσκευή διανομής) τριστάσης AC 50Hz, ονομαστικής τάσης 40,5 kV.Υποσταθμοί, και βιομηχανικές και μεταλλευτικές επιχειρήσεις για την παραλαβή και διανομή ηλεκτρικής ενέργειας, μπορεί να ελέγχει, να προστατεύει και να παρακολουθεί κυκλώματα και μπορεί επίσης να χρησιμοποιείται σε μέρη με συχνές λειτουργίες.
Η εν λόγω συσκευή ανταποκρίνεται στην GB3906-2006 "3~35kV AC Metal-enclosed Switchgear",GB/T11022-1999 "Κοινές τεχνικές απαιτήσεις προτύπου για τους διακόπτες υψηλής τάσης και τον εξοπλισμό ελέγχου" και DL/T 404-2007 "3.6kV~40.5kV AC Μεταλλικά κλειστά εξαρτήματα και εξοπλισμός ελέγχου" και άλλα πρότυπα.

Πρότυπο και σημασία του

1Μεταλλικά θωρακισμένα διακόπτες

2Αφαίρεση

3Εσωτερικά

4Αριθμός σειράς σχεδίου

5Αριθμητική τάση (kV)

Τύπος διακόπτη: Z-αέρος, SF6-εξαφθοριούχο θείο

7Εκτιμώμενο ρεύμα

8Εκτιμώμενο ρεύμα διακοπής βραχυκυκλώματος (kA)

Πεδίο εφαρμογής

•Θερμοκρασία περιβάλλοντος: ανώτατο όριο +40°C και η μέση τιμή που μετράται εντός 24 ωρών δεν υπερβαίνει τους 35°C, κατώτατο όριο -10°C. •Υψόμετρο: υψόμετρο δεν υπερβαίνει τα 1000m.
•Σχετική υγρασία: η ημερήσια μέση τιμή δεν υπερβαίνει το 95% και η μηνιαία μέση τιμή δεν υπερβαίνει το 90%
•Το μέγεθος του σεισμού: όχι μεγαλύτερο των 8 βαθμών.
• Πίεση ατμού νερού: η ημερήσια μέση τιμή δεν υπερβαίνει τα 2,2 kPa και η μηνιαία μέση τιμή δεν υπερβαίνει τα 1,8 kPa.
Περιβαλλοντικό περιβάλλον: χώρος χωρίς πυρκαγιά, κίνδυνο έκρηξης, σοβαρή ρύπανση, χημική διάβρωση και έντονους δονήσεις.

Τεχνικές παραμέτρους

Σχέδιο διαστάσεων εγκατάστασης

Α. Δωμάτιο λεωφορείου
Β. Δωμάτιο καροτσών
Γ. Δωμάτιο καλωδίων
Δ. Δωμάτιο οργάνων αναμετάδοσης
1Δαχτυλίδι ανύψωσης.
2- Το κεντρικό λεωφορείο.
3. δαχτυλίδι κάλυψης για μικρό θάλαμο μπάρας
4Η πόρτα του δωματίου με τα όργανα
5Το λεωφορείο του υποκαταστήματος.
6- Το λεωφορείο βυθίζεται.
7Κεφαλοκατάστημα σκουληκιού κέρατος
8. Αναλογική σπείρα λεωφορείου
9. Πίνακα ονομασίας
10Φως.
11Η πόρτα του δωματίου με το καροτσάκι.
12Μετασχηματιστής ρεύματος
13, αλυσίδα καρφίτσας
14. μονωτής
15Συγκρατητής οξειδίου του ψευδαργύρου
16. Απομονωτικό διαχωριστικό
17Κλείστρο γείωσης.
18Συγκρότημα βαλβίδων
19. Κουβαλάκι διακόπτη κενού
20Μικρό δωμάτιο τερματικού σταθμού.

Πρέπει να γνωρίζετε όταν παραγγείλετε

Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν παραγγείλουν
• τον αριθμό του σχεδίου κύκλου, το σκοπό, το διάγραμμα του συστήματος μονογραμμάτων, το διάγραμμα της διάταξης και το διάγραμμα της διάταξης του δωματίου διανομής ενέργειας κλπ.
• Σχέδιο σχεδίου καλωδίωσης βοηθητικών κυκλωμάτων και διάγραμμα διάταξης τερματικών;
• το μοντέλο, τις προδιαγραφές και την ποσότητα των ηλεκτρικών εξαρτημάτων του εξοπλισμού διασύνδεσης·
• Απαιτήσεις για λειτουργίες ελέγχου, μέτρησης και προστασίας των διακόπτων, καθώς και απαιτήσεις για άλλες συσκευές κλειδώματος και αυτόματης λειτουργίας·
• Εάν απαιτείται σύνδεση γέφυρας λεωφορείου μεταξύ διακόπτη ή εισερχόμενων ντουλάπιων, η ονομαστική χωρητικότητα ρεύματος της γέφυρας λεωφορείου, το εύρος της γέφυρας λεωφορείου,πρέπει να παρέχονται στοιχεία σχετικά με το ύψος από το έδαφος και άλλες ειδικές απαιτήσεις• Όταν απαιτούνται εξαρτήματα και ανταλλακτικά, πρέπει να παρέχονται οι τύποι και οι ποσότητες·
• Το διακόπτη χρησιμοποιείται σε ειδικές περιβαλλοντικές συνθήκες και πρέπει να προσδιορίζεται κατά την παραγγελία.
