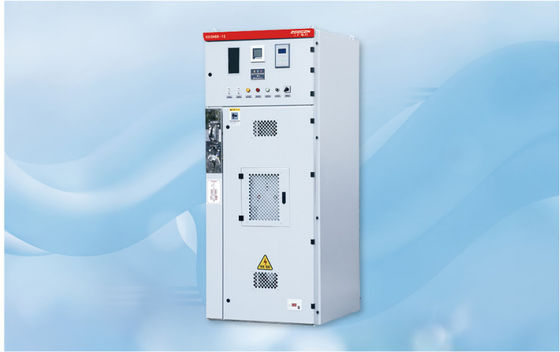

Πωλήσεις θερμής πώλησης IP2X XGN2-12 AC Κωδικός σταθερού τύπου με κλειστό μεταλλικό διακόπτη

Τόπος καταγωγής wenzhou
Μάρκα Qiupu
Πιστοποίηση GB17467
Αριθμό μοντέλου XGN2-12
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Χρόνος παράδοσης 7 ημέρες
Όροι πληρωμής L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 5000

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Αριθμό μοντέλου XGN2-12 Εκτιμημένη τάση 3.6 / 7.2 / 12KV
Εκτιμημένη συχνότητα 50Hz Θερμοκρασία αέρα -15℃~+40℃
Ονομαστική τρέχουσα κατάσταση 630A-3150A Επίπεδο προστασίας Ip2x
Επισημαίνω

Συσκευή διακόπτη IP2X

,

Εξαρτήματα θερμής πώλησης

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας.





Περιγραφή του προϊόντος



Το σταθερό μεταλλικό κλειδωμένο διακόπτη τύπου κουτιού XGN2-12 (σύντομα καμπίνα διακόπτη) χρησιμοποιείται στο 3.6, 7.2Το σύστημα λεωφορείου είναι ένα ενιαίο λεωφορείο.(Μπορεί να προκύψει ενιαίο λεωφορείο με παράκαμψη και διπλή δομή λεωφορείου)Η συσκευή ανταποκρίνεται στις απαιτήσεις του εθνικού προτύπου GB3906-91 "3~35KV AC metal enclosed switch equipment" και του εθνικού προτύπου IEC298,και έχει δύο προτεινόμενες λειτουργίες κλειδώματος "πέντε-αποδεικτικά".
Ο κύριος διακόπτης του εν λόγω διακόπτη υιοθετεί διακόπτη κενού σειράς ZN28-12, εξοπλισμένο με ηλεκτρομαγνητικό μηχανισμό λειτουργίας σειράς CDI7 ή μηχανισμό λειτουργίας ελαστικών σειράς CT19,και ο διακόπτης απομόνωσης υιοθετεί GN30-12 περιστρεφόμενο διακόπτη απομόνωσης ή GN22-12 σειρά διακόπτη υψηλού ρεύματος απομόνωσης. προϊόν.



Πρότυπο και σημασία του



Πωλήσεις θερμής πώλησης IP2X XGN2-12 AC Κωδικός σταθερού τύπου με κλειστό μεταλλικό διακόπτη 0

1Εξοπλισμός διακόπτη τύπου κουτιού
2Καθορισμένα
3Εγκατάσταση σε εσωτερικούς χώρους
4Αριθμός σειράς σχεδίου
5Αριθμητική τάση 12KV
1Εγκατάσταση σε εσωτερικούς χώρους
6Τύπος διακόπτη κυκλώματος: S-less λάδι (ή χωρίς σημείωση), Z-vacuum, F-six αέριο θείου
Τρόπος λειτουργίας: (T: λειτουργία ελατηρίου D: ηλεκτρομαγνητική λειτουργία)
8Αριθ. θερμικού ρεύματος A
9Εκτιμώμενο ρεύμα θερμικής σταθερότητας KA



Όροι χρήσης


•Ανωτάτο όριο θερμοκρασίας περιβάλλοντος +40°C· κατώτερο όριο -5°C·
• Το υψόμετρο δεν υπερβαίνει τα 1000 m·
• η ημερήσια μέση τιμή της σχετικής υγρασίας δεν υπερβαίνει το 95% και η μηνιαία μέση τιμή δεν υπερβαίνει το 90%·
• Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.
• Δεν υπάρχει κίνδυνος πυρκαγιάς, έκρηξης, σοβαρής ρύπανσης, χημικής διάβρωσης και ισχυρών δονήσεων.
• Εάν υπερβαίνουν οι παραπάνω περιβαλλοντικές συνθήκες, ο χρήστης πρέπει να συμβουλευτεί τον κατασκευαστή.



Τεχνικές παραμέτρους





Άρθρο
Αξία
Χώρος καταγωγής
Κίνα
Ονομασία μάρκας
Ε & Α
Αριθμός μοντέλου
XGN2-12 (Z)
Υψόμετρο
< 1000m
Υψόμετρο
1000 κιλά
Διάταξη
3.6, 7.2,12KV
Διορισμένη συχνότητα
50Hz
Κατηγοριοποιημένο ρεύμα
630 έως 3150A
Επίπεδο προστασίας
IP2x
Διορισμένο ρεύμα διακοπής βραχυκυκλώματος
16,20,31.5,40kA
Διορισμένο ρεύμα μικρής διασύνδεσης (σημεία τιμή)
40,50,80,100kA
Διορισμένη συχνότητα
50Hz




Σχέδιο διαστάσεων εγκατάστασης



Πωλήσεις θερμής πώλησης IP2X XGN2-12 AC Κωδικός σταθερού τύπου με κλειστό μεταλλικό διακόπτη 1





Πρέπει να γνωρίζετε όταν παραγγείλετε



Ο χρήστης πρέπει να παράσχει τις ακόλουθες πληροφορίες κατά την παραγγελία:• Διάγραμμα σχεδίου καλωδίωσης και διάγραμμα διάταξης σχεδίου καλωδίωσης.
• Σχέδιο σχεδίου δευτερογενούς κυκλώματος, σχήμα καλωδίωσης, σχήμα καλωδίωσης τερματικού.
• Κατάλογος του πρωτογενούς και του δευτερεύοντος εξοπλισμού.
• Η διάταξη του κιβωτίου διακόπτη και η θέση εγκατάστασης της γέφυρας της μπάρας.
• Παρακαλούμε συμβουλευτείτε την εταιρεία μας για τους ειδικούς όρους χρήσης ανταλλακτικών και εξοπλισμού.



συστατικά συστατικών διακόπτη υψηλής τάσης,Ηλεκτροσόκ αντέχει την τάση.
