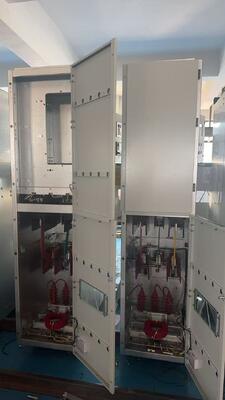

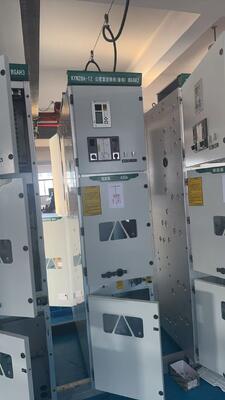

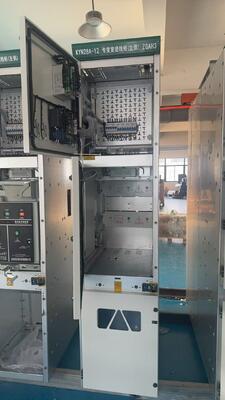

11kV 550mm Πλάτος 630A-1250A Εσωτερικού Χώρου Θωρακισμένο Αποσπώμενο Μεταλλικό Ερμάριο Διακοπτών AC
Λεπτομέρειες
| Όνομα προϊόντος | Εγκατάσταση σταθερού κινητήρα | Ρυθμιστική τάση | 11KV |
|---|---|---|---|
| Συχνότητα ποσοστού | 50Hz | Εκτιμημένο κύριο ρεύμα μπαρών τροφοδότησης | 630,1250,1600,2000,2500,3150A |
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (4S) | 20,25,31.5, 40 KV | Η αιχμή αντιστέκεται το ρεύμα (αιχμή.) | 50,63,80,100 KV |
| Ονομαστικό ρεύμα ζυγού διακλάδωσης | 630,1250,1600,2000,2500,3150 Α | Κεντρικό ονομαστικό ρεύμα στη γραμμή ρεύματος | 630,1250,1600,2000,2500,3150 Α |
Περιγραφή προϊόντων
11kV 550mm Πλάτος 630A-1250A Εσωτερικός Θωρακισμένος Αποσπώμενος AC Μεταλλικός Ενσωματωμένος Πίνακας Διανομής
Γενική Εισαγωγή Πινάκων Διανομής Μέσης Τάσης Σταθερού Τύπου:
Ο σταθερός μεταλλικός ενσωματωμένος πίνακας διανομής τύπου κουτιού XGN66-12 είναι η νέα γενιά πλήρων σετ ηλεκτρολογικών προϊόντων υψηλής τάσης που σχεδιάζονται, ερευνώνται και αναπτύσσονται από το εργοστάσιό μας. Ο πίνακας διανομής είναι κατάλληλος για τριφασικό AC 50Hz μονής μπάρας 3,6-12kV, για εσωτερικές συσκευές. Χρησιμοποιείται για τη λήψη και διανομή ηλεκτρικής ενέργειας, και διαθέτει δυνατότητες ελέγχου, προστασίας και ανίχνευσης κυκλώματος.
Τα προϊόντα απορροφούν προηγμένη ξένη τεχνολογία, λαμβάνοντας υπόψη τα προβλήματα του υψηλού ποσοστού ατυχημάτων και του μεγάλου όγκου των υφιστάμενων πινάκων διανομής κατά τη λειτουργία. Σχεδιάστηκαν και αναπτύχθηκαν από αυτά τα προβλήματα. Είναι μικρό, μόνο ένας κοινός πίνακας διανομής, με διακόπτη υψηλής αξιοπιστίας, καλές επιδόσεις, πέντε αντι-ασφαλίσεις, αξιόπιστο και απλό.
Περιβαλλοντικές Συνθήκες Πινάκων Διανομής Μέσης Τάσης Σταθερού Τύπου:
1). Η μέγιστη θερμοκρασία χρήσης δεν υπερβαίνει τους 40 βαθμούς, η ελάχιστη δεν υπερβαίνει τους -25 βαθμούς
2). Σχετική υγρασία: ημερήσιος μέσος όρος όχι περισσότερο από 95%, ο μηνιαίος μέσος όρος όχι περισσότερο από 90% του υψομέτρου δεν υπερβαίνει τα 1000μ (για μεγαλύτερα υψόμετρα μπορείτε να συμβουλευτείτε τον κατασκευαστή)
3). Χωρίς πυρκαγιά, έκρηξη, βαριά ρύπανση, χημική διάβρωση και σοβαρούς κραδασμούς.
Τεχνικές Παράμετροι Πινάκων Διανομής Μέσης Τάσης Σταθερού Τύπου:
| Στοιχείο | Μονάδα | Παράμετρος | ||
| Ονομαστική τάση | kV | 12 | ||
| Ονομαστική συχνότητα | Hz | 50 | ||
| Ονομαστικό ρεύμα κύριας μπάρας | A | 630 ,1250,1600,2000,2500 ,3150 | ||
| Ονομαστικό ρεύμα διακλάδωσης μπάρας | A | 630 ,1250,1600,2000,2500 ,3150 | ||
| Βραχυπρόθεσμη αντοχή σε ρεύμα (4S) | kV | 20,25,31.5,40 | ||
| Μέγιστη αντοχή σε ρεύμα (κορυφή.) | kV | 50,63,80,100 | ||
| Ονομαστικό ρεύμα βραχυκυκλώματος αποσύνδεσης | kV | 20,25,31.5,40 | ||
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος (Κορυφή) | kV | 50,63,80,100 | ||
| Ονομαστικό επίπεδο μόνωσης | 1min τάση συχνότητας ισχύος αντοχή σε τάση |
φάση-φάση, φάση-γείωση | kV | 25,30,42 |
| διάκενο διακόπτη | kV | 27,34,48 | ||
| Ονομαστική αντοχή σε υπέρταση κεραυνού (Κορυφή) | φάση-φάση, φάση-γείωση | kV | 40,60,75 | |
| διάκενο διακόπτη | kV |
46,70,85 |
||
Δομή Πίνακα Διανομής:
1. Ο πίνακας διανομής είναι εξοπλισμένος με συσκευή ηλεκτρικής ένδειξης στο πρωτεύον κύκλωμα. Η συσκευή περιλαμβάνει αισθητήρες υψηλής τάσης και έναν δείκτη, και μπορεί να υποδείξει την ηλεκτρική κατάσταση του κυκλώματος υψηλής τάσης.
2. Μπορεί επίσης να συνεργαστεί με ηλεκτρομαγνητική κλειδαριά για να πραγματοποιήσει υποχρεωτική ασφάλιση στη λαβή λειτουργίας, στην πόρτα του θαλάμου και στους γειτονικούς θαλάμους. Έτσι, μπορεί να αποτρέψει την αφαίρεση του καροτσιού απομόνωσης υπό φορτίο, να αποτρέψει το κλείσιμο του διακόπτη γείωσης υπό τάση, και να αποτρέψει την είσοδο στο διαμέρισμα υπό τάση. Με αυτόν τον τρόπο, μπορεί να αυξήσει την απόδοση πρόληψης των εξοπλισμένων προϊόντων.
3. Για την αποφυγή συμπύκνωσης σε περιβάλλοντα με υψηλή υγρασία ή δραματικές αλλαγές θερμοκρασίας, είναι εγκατεστημένη ξεχωριστά ηλεκτρική αντίσταση στο διαμέρισμα του διακόπτη και στο διαμέρισμα των καλωδίων, για να αποφευχθούν ατυχήματα διηλεκτρικής αντοχής υπό τις παραπάνω συνθήκες.
4. Το διαμέρισμα καλωδίων εγκαθιστά επιπλέον αγωγό γείωσης από χαλκό που διαπερνά τους γειτονικούς θαλάμους και έχει καλή σύνδεση με τους θαλάμους. Ο αγωγός χαλκού χρησιμοποιείται για άμεση γείωση εξαρτημάτων. Δεδομένου ότι ολόκληρος ο θάλαμος συνδέεται με χαλυβδόφυλλα επικαλυμμένα με ψευδάργυρο-αλουμίνιο, ο θάλαμος έχει καλή κατάσταση γείωσης, εξασφαλίζοντας έτσι την ασφάλεια του προσωπικού λειτουργίας.
Σχετικά με εμάς
Η Wenzhou Qiupu Electric Power Co., Ltd. βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης Yueqing, Επαρχία Zhejiang. Είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην έρευνα και ανάπτυξη, παραγωγή και πωλήσεις προϊόντων ηλεκτρικής ενέργειας όπως διακόπτες, μετασχηματιστές, πίνακες διανομής ισχύος και ηλεκτρολογικά υψηλής και χαμηλής τάσης.
Τα προϊόντα μας χρησιμοποιούνται ευρέως σε χρηματοοικονομικούς, επικοινωνιακούς, δημοτικούς, μεταφορικούς, ενεργειακούς, κατασκευαστικούς, αεροδιαστημικούς, βιομηχανικούς ελέγχους και άλλους σημαντικούς τομείς, έχουν κερδίσει τον έπαινο της πλειοψηφίας των χρηστών και έχουν υπογράψει μακροπρόθεσμες συμφωνίες συνεργασίας.
Συχνές Ερωτήσεις
Ε1: Είναι διαθέσιμο το OEM/ODM;
A1: Ναι, είναι! Τα προϊόντα μας μπορούν να προσαρμοστούν. Έχουμε ομάδες σχεδιασμού και μηχανικών, μπορούμε να προσαρμόσουμε προϊόντα σύμφωνα με τα σχέδια ή τις απαιτήσεις των πελατών.
Ε2: Ποιο είναι το MOQ σας;
A2: Ένα Σετ.
Ε3: Πώς είναι ο χρόνος παράδοσης;
A3: Εξαρτάται από την ποσότητα της παραγγελίας σας και συνήθως διαρκεί περίπου 20-30 ημέρες.
Ε4: Πώς ελέγχετε την ποιότητα;
A4: Έχουμε ομάδα QC που συμμορφώνεται με το TQM για να διασφαλίσει την ποιότητα. Κάθε βήμα είναι σύμφωνο με τα πρότυπα. Ταυτόχρονα, θα τραβήξουμε φωτογραφίες και θα γυρίσουμε βίντεο για εσάς αν χρειαστείτε. Κάθε προϊόν θα συναρμολογηθεί πλήρως και θα ελεγχθεί προσεκτικά πριν από τη συσκευασία και την αποστολή.
Ε5: Πόσο καιρό είναι η εγγύηση;
A5: Εντός ενός έτους από την ημερομηνία πώλησης, εάν υπάρχουν προβλήματα με αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν αξεσουάρ. Ανάλογα με τον αριθμό των προϊόντων, θα παρέχουμε δωρεάν εύκολα φθειρόμενα αξεσουάρ. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειαστείτε.
